ebea KPE-100
Descrizione del prodotto
Gli elementi angolari ebea KPE-100 sono utilizzati per elementi di costruzione a sbalzo con sporgenza libera e sono destinati ad assorbire i momenti negativi (-M) e le forze trasversali in entrambe le direzioni (±V). La copertura in calcestruzzo più grande del KPE-100 ne consente l’utilizzo come elemento angolare in combinazione con un elemento ebea KP-100. Il sistema di piastre di taglio conferisce un elevato grado di rigidità. Il sistema di piastre di taglio conferisce una migliore stabilità al raccordo. Il prodotto si abbina all’elemento KP-100 ed è disponibile in tre versioni differenti. I due elementi (ebea KP-100, ebea KPE-100) devono essere ordinati e installati separatamente.
Parametri del corpo isolante e dei componenti in acciaio |
|||
L |
Lunghezza elemento |
ø |
Diametro barra |
D |
Altezza elemento |
H |
Altezza piastra |
ISO |
Spessore isolante |
E |
Distanza barre |
S |
Lunghezza barra |

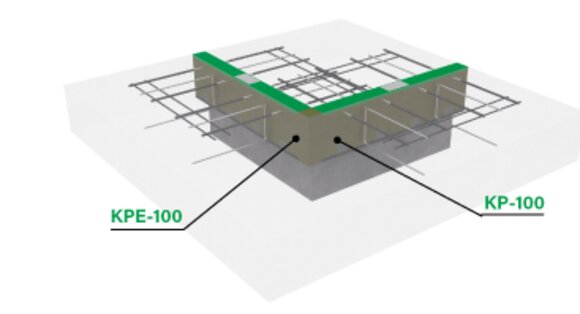

Esempio di utilizzo
Varianti e materiali impiegati
Materiali impiegati |
RS |
VE1 |
VE2 |
|
---|---|---|---|---|
Isolamento |
XPS, lana di roccia (SW), PUR |
|||
Barre di trazione |
1.4362 + B500B |
1.4362 |
1.4462 |
|
Piastre di taglio |
||||
Tampone |
D160 a 190 |
1.4362 |
non disponibile |
|
da D200 |
FCPU (a partire da uno spessore ISO di 80 mm) |
RS |
Versione saldata ad attrito per classe di resistenza alla corrosione III (media) |
VE1 |
Versione completamente in acciaio inox per classe di resistenza alla corrosione III (media) |
VE2 |
Versione completamente in acciaio inox per classe di resistenza alla corrosione IV (alta) |
Tabella di dimensionamento
La trasmissione dei momenti e delle forze trasversali avviene tramite componenti separati. È possibile scegliere liberamente il numero di componenti portanti, al fine di consentire un adattamento ottimale degli elementi alle singole circostanze. Le seguenti tabelle di dimensionamento rappresentano solo alcune possibili configurazioni. È possibile determinare i valori di dimensionamento di singole configurazioni o diversi spessori di isolamento utilizzando il modulo d’ordine corrente.
Momento resistente (-MRd) e rigidità rotazionali degli elementi di trazione e compressione (k1) |
|||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MRd |
k |
Barre di trazione |
|||||||||||||||
Altezza standard ISO |
2 × 10 |
2 × 14 |
4 × 10 |
6 × 10 |
4 × 14 |
6 × 14 |
8 × 14 |
10 × 14 |
|||||||||
MRd |
k |
MRd |
k |
MRd |
k |
MRd |
k |
MRd |
k |
MRd |
k |
MRd |
k |
MRd |
k |
||
Spessore d’Isolamento ISO 80 |
160 |
7 |
600 |
13 |
950 |
13 |
1150 |
20 |
1750 |
25 |
1850 |
38 |
2800 |
50 |
3700 |
63 |
4650 |
180 |
8 |
1000 |
16 |
1650 |
17 |
2050 |
25 |
3050 |
32 |
3300 |
48 |
4900 |
64 |
6550 |
80 |
8200 |
|
200 |
10 |
1500 |
19 |
2450 |
20 |
3000 |
30 |
4500 |
39 |
4850 |
58 |
7300 |
78 |
9700 |
97 |
12150 |
|
220 |
12 |
2050 |
23 |
3350 |
24 |
4150 |
36 |
6200 |
46 |
6750 |
69 |
10100 |
92 |
13500 |
115 |
16850 |
|
240 |
14 |
2750 |
26 |
4450 |
27 |
5450 |
41 |
8200 |
53 |
8950 |
79 |
13400 |
106 |
17900 |
132 |
22350 |
|
260 |
15 |
3500 |
30 |
5750 |
31 |
7000 |
46 |
10500 |
60 |
11450 |
90 |
17200 |
120 |
22900 |
150 |
28650 |
|
280 |
17 |
4350 |
33 |
7150 |
34 |
8700 |
52 |
13050 |
67 |
14250 |
100 |
21400 |
134 |
28550 |
167 |
35700 |
|
300 |
19 |
5300 |
37 |
8700 |
38 |
10550 |
57 |
15850 |
74 |
17400 |
111 |
26100 |
148 |
34800 |
185 |
43500 |
|
N° piastre di taglio [pz.] a scelta |
1 |
1 |
1 – 3 |
1 – 5 |
1 – 3 |
1 – 5 |
1 – 7 |
1 – 9 |
|||||||||
Lunghezza ISO |
L st [mm] = |
200 |
1000 |
||||||||||||||
L min [mm] = |
200 |
400 |
600 |
400 |
600 |
800 |
1000 |
||||||||||
Distanza |
E st [mm] = |
100 |
250 |
167 |
250 |
167 |
125 |
100 |
|||||||||
E min [mm] = |
100 |
Taglio resistente (±VRd) e rigidità rotazionali degli elementi a taglio (k2) |
|||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VRd |
Spessore d’Isolamento ISO 80 (ISO 60, 100 e 120 vedi modulo d’ordine) |
||||||||||||||||||
Ds |
H |
N° piastre di taglio [pz.] |
|||||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|||||||||||
VRd |
k |
VRd |
k |
VRd |
k |
VRd |
k |
VRd |
k |
VRd |
k |
VRd |
k |
VRd |
k |
VRd |
k |
||
160 |
80 |
22 |
50 |
43 |
150 |
65 |
250 |
86 |
300 |
108 |
350 |
129 |
450 |
151 |
550 |
172 |
600 |
194 |
650 |
180 |
100 |
27 |
150 |
54 |
300 |
81 |
450 |
108 |
650 |
135 |
800 |
162 |
950 |
189 |
1100 |
216 |
1250 |
243 |
1400 |
200 |
120 |
33 |
250 |
65 |
550 |
98 |
800 |
130 |
1050 |
163 |
1350 |
195 |
1600 |
228 |
1900 |
260 |
2150 |
293 |
2400 |
220 |
140 |
38 |
450 |
76 |
850 |
114 |
1250 |
152 |
1700 |
190 |
2100 |
228 |
2500 |
266 |
2950 |
304 |
3400 |
342 |
3800 |
240 |
160 |
44 |
700 |
87 |
1500 |
131 |
2200 |
174 |
2950 |
218 |
3650 |
261 |
4350 |
305 |
5100 |
348 |
5850 |
392 |
6550 |
260 |
180 |
49 |
1000 |
98 |
2000 |
147 |
3000 |
196 |
4000 |
245 |
5000 |
294 |
6000 |
343 |
7000 |
392 |
8000 |
441 |
9000 |
280 |
200 |
55 |
1300 |
109 |
2600 |
164 |
3950 |
218 |
5250 |
273 |
6550 |
327 |
7900 |
382 |
9200 |
436 |
10550 |
491 |
11850 |
300 |
220 |
60 |
1650 |
120 |
3400 |
180 |
5100 |
240 |
6750 |
300 |
8450 |
360 |
10150 |
420 |
11800 |
480 |
13500 |
540 |
15200 |
* A causa della rappresentazione dettagliata delle rigidità rotazionali k1 e k2 e del rispettivo arrotondamento dei risultati, potrebbero esserci piccole deviazioni nella rigidità totale fino a 50 kNm/rad per alcune combinazioni di componenti rispetto al modulo d’ordine.
Dati sul prodotto
La definizione degli elementi KPE-100 avviene in base ai parametri seguenti tramite il nostro modulo d’ordine ebea KP:
Prodotti standard
Ulteriori parametri per strutture speciali
Maggiorazione del corpo termoisolante
Le altezze standard (D) sono adattate a quelle delle piastre di taglio (H), sono disponibili da 160 mm a 300 mm, a intervalli di 20 mm. Il sistema permette l’inserimento personalizzato dell’altezza dell’elemento. Grazie ai dati +IO e +IU viene definita la dimensione della maggiorazione del lato superiore e/o inferiore. In tal modo l’altezza dell’elemento e la copertura di calcestruzzo vengono adattate alla situazione effettiva.
