ebea BEWA – Typ N und N2
Typenangaben

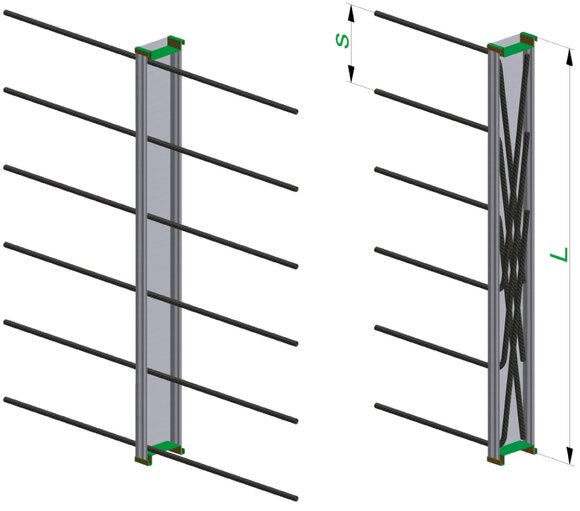

ebea BEWA Typ N: einschnittiger Stabtyp.
Abmessungen ebea BEWA Typ N |
|||||||
---|---|---|---|---|---|---|---|
Stabdurchmesser |
ø [mm] |
8 I 10 I 12 (B ≥ 9 cm) I 14 (B ≥ 9 cm) |
|||||
Stababstand |
s [cm] |
10 I 15 I 20 |
|||||
Profilbreite |
B [cm] |
6 |
9 |
11 |
14 |
16 |
19 |
Stablänge Etappe 1 |
b [cm] |
min. 9 |
|||||
Stablänge Etappe 2 |
c [cm] |
siehe Seite 138 |
|||||
Kastenlänge |
L [cm] |
Standard: 80, 125 I max. 250 |
Standardprodukte ebea BEWA Typ N |
||||||||||
---|---|---|---|---|---|---|---|---|---|---|
Pos. |
ø |
s |
WD |
Profil |
Masse [cm] |
Kastenlänge |
Gewicht |
|||
[mm] |
[cm] |
[cm] |
B [cm] |
a |
b |
c |
L [cm] |
[kg/m] |
||
81 |
10 / 15 |
Variabel |
9 |
– |
50 |
50 |
– |
125 |
4.9 |
|
82 |
12 / 15 |
9 |
– |
60 |
60 |
– |
125 |
7.8 |
||
83 |
14 / 15 |
14 |
– |
70 |
70 |
– |
125 |
12.1 |
Querkraftwiderstand (vRd) |
|||||
---|---|---|---|---|---|
vRd quer* [kN/m] |
vRd längs [kN/m] |
||||
C20/25 |
C25/30 |
C30/37 |
C20/25 |
C25/30 |
C30/37 |
14.4 |
15.6 |
16.5 |
Nur bei zweischnittiger Verlegung der Elemente. Werte: auf Seite 138 |
||
16.2 |
17.4 |
18.5 |
|||
25.1 |
27.1 |
28.8 |
*Gültig, falls die Stäbe auf der Zugseite liegen!
Typenangaben

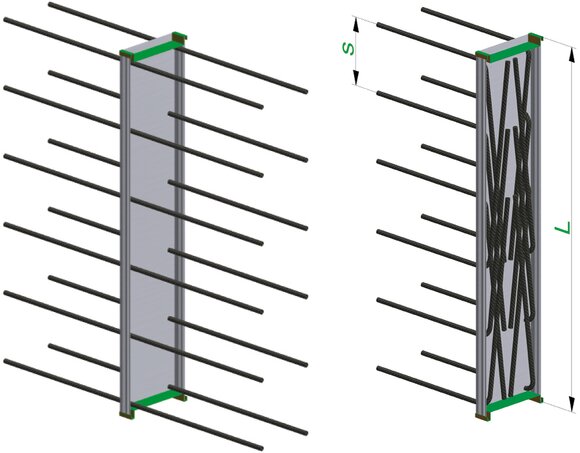

ebea BEWA Typ N2: zweischnittiger Stabtyp.
Abmessungen ebea BEWA Typ N2 |
||||||
---|---|---|---|---|---|---|
Stabdurchmesser |
ø [mm] |
8 I 10 I 12 (B ≥ 11 cm) I 14 (B ≥ 14 cm) |
||||
Stababstand |
s [cm] |
10 I 15 I 20 |
||||
Profilbreite |
B [cm] |
9 |
11 |
14 |
16 |
19 |
Abstand = B – 2 cm |
a [cm] |
7 |
9 |
12 |
14 |
17 |
Stablänge Etappe 1 |
b [cm] |
min. 9 |
||||
Stablänge Etappe 2 |
c [cm] |
siehe Seite 138 |
||||
Kastenlänge |
L [cm] |
Standard: 80, 125 I max. 250 |
Standardprodukte / Sonderprodukte
Von den ebea BEWA Typen N und N2 sind keine vordefinierten Standardprodukte erhältlich. Die Zusammenstellung von Sonderprodukten ist unter Berücksichtigung der Masse in den obenstehenden Tabellen «Abmessungen ebea BEWA Typ N und N2» möglich.
