RUWA DIBE L-Typ

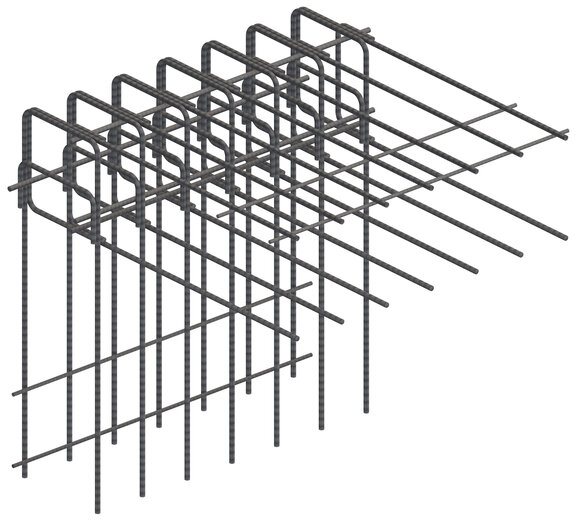

Der L-Typ besteht aus zwei Bügelkörben (gebogene Matten) die mit einer im Rahmenknoten angeordneten Schubbewehrung ergänzt werden. Ebenfalls sind im Rahmenknoten vier Längseisen («Dübeleisen») angeordnet zur Verankerung der Schubbewehrung und Reduktion der Pressung auf den Beton. Die Einzelteile werden werkseitig zusammengeschweisst und als Gesamtelement geliefert. Die beiden Bügelkörbe können bezüglich ihrer Breite unabhängig voneinander definiert werden. Die Bügelkörbe, die Schubbewehrung und die Längseisen sind alle im gleichen Durchmesser ausgeführt.
Für den L-Typ sind folgende Einsatzgebiete denkbar:
- Rahmenecken aus zwei flächigen Scheiben
- Anschluss Bodenplatte-Wand
- Anschluss Wand-Decke
- Anschluss Wand-Wand
- Anschluss Stützmauer an Fundament
- Deckenabsätze und Versprünge
Geometrie
|
Typencode |
Bügel ø / Längsstab ø / [mm] |
Teilung s [mm] |
as [mm2/m] |
asw [mm2/m] |
bmin = cmin [mm] |
bmax = cmax [mm] |
L [mm] |
lbd1* [mm] |
lbd2* [mm] |
Mattenlänge a [mm] |
|---|---|---|---|---|---|---|---|---|---|---|
|
L1 |
ø 10 |
150 |
524 |
524 |
140 |
460 |
1′000 |
410 – 890 |
410 – 890 |
2′200 |
|
L2 |
ø 12 |
150 |
754 |
754 |
140 |
460 |
1′000 |
460 – 940 |
460 – 940 |
2′300 |
|
L3 |
ø 14 |
150 |
1′026 |
1′026 |
140 |
460 |
1′000 |
510 – 990 |
510 – 990 |
2′400 |
|
L4 |
ø 16 |
150 |
1′340 |
1′340 |
160 |
460 |
1′000 |
560 – 1′010 |
560 – 1′010 |
2′500 |
|
L5 |
ø 16 |
100 |
2′011 |
2′011 |
160 |
460 |
1′000 |
560 – 1′010 |
560 – 1′010 |
2′500 |
Verankerungslängen
|
Typencode |
ø [mm] |
lbd,soll nach Norm SIA 262:2013 [mm] |
lbd,ist* [mm] |
||
|---|---|---|---|---|---|
|
C20/25 |
C25/30 |
C30/37 |
|||
|
L1 |
ø10 |
530 |
448 |
402 |
lbd1 ≈ (a-b-2c)/2 lbd2 ≈ (a-c-2b)/2 |
|
L2 |
ø12 |
636 |
538 |
482 |
|
|
L3 |
ø14 |
741 |
627 |
563 |
|
|
L4 |
ø16 |
847 |
717 |
643 |
|
|
L5 |
ø16 |
847 |
717 |
643 |
|
Die verfügbare Verankerungslänge kann gemäss der Formeln in der Tabelle «Verankerungslängen» ermittelt werden.
*Die effektive Verankerungslänge ist durch die entsprechenden Biegeabzüge in der Regel im Element etwas grösser als der ermittelte Wert.
