ebea BEWA – Typ C2
Typenangaben

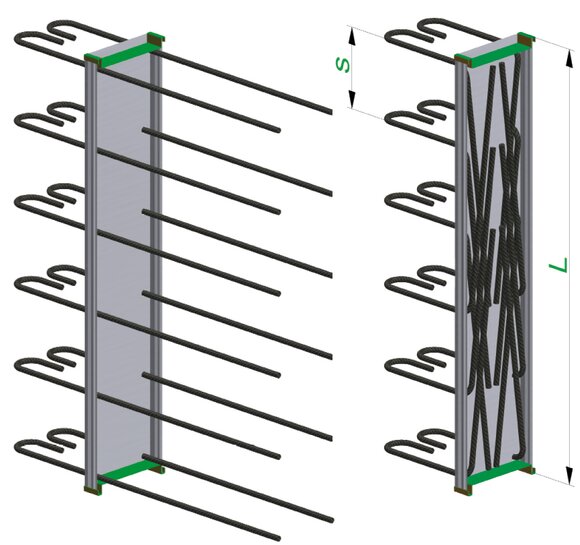

ebea BEWA Typ C2: zweischnittiger Hakentyp.
Abmessungen ebea BEWA Typ C2 |
||||
---|---|---|---|---|
Stabdurchmesser |
ø [mm] |
8 I 10 I 12 I 14 |
||
Stababstand |
s [cm] |
10 I 15 I 20 |
||
Profilbreite |
B [cm] |
14 |
16 |
19 |
Abstand = B – 2 cm |
a [cm] |
12 |
14 |
17 |
Stablänge Etappe 1 |
b [cm] |
≥ 12 (ø 8), 12 (ø 10), 14 (ø 12), 16 (ø 14) |
||
Stablänge Etappe 2 |
c [cm] |
siehe Seite 138 |
||
Kastenlänge |
L [cm] |
Standard: 80, 125 I max. 250 |
Mögliche Profilbreiten |
||||||
---|---|---|---|---|---|---|
Stahl |
Profilbreite B [cm] |
|||||
ø [mm] |
6 |
9 |
11 |
14 |
16 |
19 |
ø 8 |
nicht produzierbar |
✓ |
✓ |
✓ |
||
ø 10 |
✓ |
✓ |
✓ |
|||
ø 12 |
nicht produzierbar |
✓ |
||||
ø 14 |
✓ |
Auf Grund der Hakengeometrie kann der zweischnittige ebea BEWA Typ C2 ab einer Profilbreite (B) von 14 cm hergestellt werden. Die möglichen Profilbreiten in Abhängigkeit vom Stabdurchmesser sind in der nebenstehenden Tabelle «Mögliche Profilbreiten» dargestellt.
Standardprodukte / Sonderprodukte
Von diesem Typ sind keine vordefinierten Standardprodukte erhältlich. Die Zusammenstellung von Sonderprodukten ist unter Berücksichtigung der Masse in der obenstehenden Tabelle «Abmessungen ebea BEWA Typ C2» möglich.
