Chablon pour treillis
Exemple d'applicationDeux exemples d'application possibles sont présentés ci-dessous:
- Pose avec recouvrement des treillis prédéfinie
- Pose avec zone de pose prédéfinie
Pose avec recouvrement des treillis prédéfinie

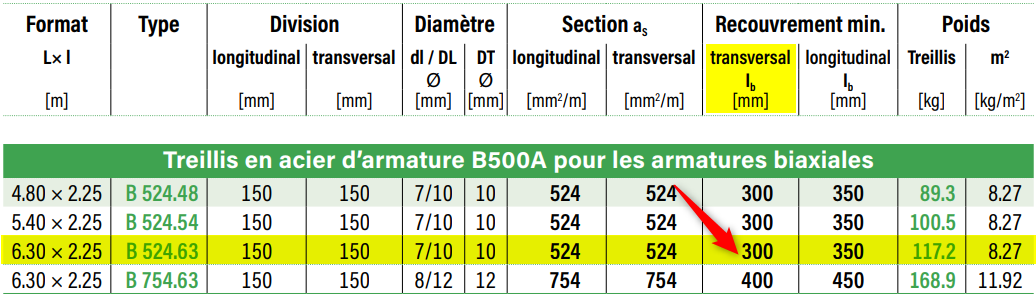

L'exemple suivant montre une installation avec des treillis standard artec 500.
Le treillis de type B 524.63 est installé avec un recouvrement transversal de 300 mm:
Pose avec zone de pose prédéfinie
L'exemple suivant montre une installation avec des treillis standard artec 500.
Le type de treillis B 524.63 est ajusté sur une zone de pose prédéfinie.
Il en résulte un recouvrement transversal de 400 mm et 6 ½ treillis.
Le recouvrement transversal minimal pour le type de treillis choisi (300 mm) est ainsi respecté:
