ebea KP-200

Descrizione del prodotto

Gli elementi per solette a sbalzo ebea KP-200 sono utilizzati per lastre continue e sono destinati ad assorbire i momenti negativi e positivi (±M), nonché le forze trasversali in entrambe le direzioni (±V). Il sistema di piastre di taglio conferisce un elevato grado di rigidità. Il prodotto è disponibile in tre versioni diverse. La disposizione degli elementi nelle zone d’angolo può essere risolta con un elemento di minore altezza Ds e maggiorazione del corpo termoisolante. Non ci sono elementi KPE per ebea KP-200.

*Parametri del corpo isolante e dei componenti in acciaio*
L	Lunghezza elemento	ø	Diametro barra
D	Altezza elemento	H	Altezza piastra
ISO	Spessore isolante	E	Distanza barre
S	Lunghezza barra

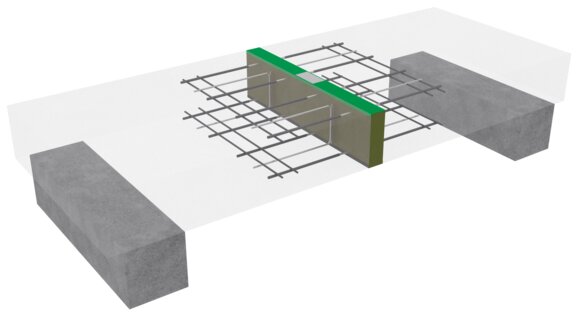

Esempio di utilizzo

Varianti e materiali impiegati

Materiali impiegati	RS	VE1	VE2
Isolamento	XPS, lana di roccia (SW), PUR
Barre di tensione e compressione	1.4362 + B500B	1.4362	1.4462
Piastre di taglio	1.4362 + B500B	1.4362	1.4462

RS	Versione saldata ad attrito per classe di resistenza alla corrosione III (media)
VE1	Versione completamente in acciaio inox per classe di resistenza alla corrosione III (media)
VE2	Versione completamente in acciaio inox per classe di resistenza alla corrosione IV (alta)

Tabella di dimensionamento

La trasmissione dei momenti e delle forze trasversali avviene tramite componenti separati. È possibile scegliere liberamente il numero di componenti portanti, al fine di consentire un adattamento ottimale degli elementi alle singole circostanze. Le seguenti tabelle di dimensionamento rappresentano solo alcune possibili configurazioni. È possibile determinare i valori di dimensionamento di singole configurazioni o diversi spessori di isolamento utilizzando il modulo d’ordine corrente.

Momento resistente (± M_Rd), forze normali (± N_Rd) e rigidità rotazionali degli elementi di trazione e compressione (k₁)
M_Rd [kNm/pz.] (N_d = 0)	k [kNm/rad]	Barre di trazione n [pz.] × Ø [mm]
Altezza standard ISO Ds [mm]		2 × 10		2 × 14		4 × 10		6 × 10		4 × 14		6 × 14		8 × 14		10 × 14
Altezza standard ISO Ds [mm]		M_Rd	k	M_Rd	k	M_Rd	k	M_Rd	k	M_Rd	k	M_Rd	k	M_Rd	k	M_Rd	k
Spessore d’Isolamento ISO 80 (ISO 60, 100 e 120 vedi modulo d’ordine)	140	5	250	11	300	10	450	16	700	21	650	32	950	42	1300	53	1600
	160	7	400	14	550	13	800	20	1150	27	1100	41	1650	55	2200	68	2750
	180	8	600	17	850	16	1150	25	1750	34	1650	51	2500	68	3300	84	4150
	200	10	800	20	1150	19	1650	29	2450	40	2350	60	3500	80	4700	100	5850
	220	11	1100	23	1550	22	2150	33	3250	47	3150	70	4700	93	6300	116	7850
	240	13	1400	26	2050	25	2800	38	4200	53	4050	79	6100	106	8150	132	10150
	260	14	1750	30	2550	28	3500	42	5250	59	5100	89	7650	119	10200	148	12750
	280	16	2150	33	3150	31	4250	47	6400	66	6250	98	9400	131	12500	164	15650
	300	17	2550	36	3750	34	5100	51	7650	72	7550	108	11300	144	15050	180	18850
NRd [kN/pz.] (M_d = 0)		149		319		297		446		637		956		1274		1593
N° piastre di taglio [pz.] a scelta		1		1		1 – 3		1 – 5		1 – 3		1 – 5		1 – 7		1 – 9
Lunghezza ISO	L_st[mm] =	200				1000
Lunghezza ISO	L _min[mm] =	200				400		600		400		600		800		1000
Distanza	E_st [mm] =	100				250		167		250		167		125		100
Distanza	E _min [mm] =	100

Taglio resistente (± V_Rd) e rigidità rotazionali degli elementi a taglio (k₂)
V_Rd [kN/pz]		Spessore d’Isolamento ISO 80 (ISO 60, 100 e 120 vedi modulo d’ordine)
Ds [mm]	H [mm]	N° piastre di taglio [pz.]
		1		2		3		4		5		6		7		8		9
		V_Rd	k	V_Rd	k	V_Rd	k	V_Rd	k	V_Rd	k	V_Rd	k	V_Rd	k	V_Rd	k	V_Rd	k
140	80	22	100	43	150	65	250	86	300	108	400	129	450	151	550	172	600	194	700
160	100	27	150	54	300	81	450	108	600	135	750	162	900	189	1100	216	1250	243	1400
180	120	33	300	65	550	98	800	130	1100	163	1350	195	1600	228	1900	260	2150	293	2400
200	140	38	450	76	850	114	1250	152	1700	190	2100	228	2550	266	2950	304	3350	342	3800
220	160	44	750	87	1450	131	2200	174	2900	218	3650	261	4400	305	5100	348	5800	392	6550
240	180	49	1000	98	2000	147	3000	196	4000	245	5000	294	6000	343	7000	392	8000	441	9000
260	200	55	1350	109	2650	164	4000	218	5300	273	6600	327	7900	382	9200	436	10550	491	11850
280	220	60	1700	120	3350	180	5050	240	6750	300	8450	360	10100	420	11800	480	13500	540	15150
300	240	65	2100	130	4200	195	6300	260	8450	325	10550	390	12650	455	14750	520	16850	585	18950

* A causa della rappresentazione dettagliata delle rigidità rotazionali k₁ e k₂ e del rispettivo arrotondamento dei risultati, potrebbero esserci piccole deviazioni nella rigidità totale fino a 50 kNm/rad per alcune combinazioni di componenti rispetto al modulo d’ordine.

Dati sul prodotto

La definizione degli elementi KP-200 avviene in base ai parametri seguenti tramite il nostro modulo d’ordine ebea KP:

Prodotti standard

Ulteriori parametri per strutture speciali

Maggiorazione del corpo termoisolante
Le altezze standard (D) sono adattate a quelle delle piastre di taglio (H) e sono disponibili da 140 mm a 300 mm, a intervalli di 20 mm. Il sistema permette l’inserimento personalizzato dell’altezza dell’elemento. Grazie ai dati +IO e +IU viene definita la dimensione della maggiorazione del lato superiore e/o inferiore. In tal modo, l’altezza dell’elemento e la copertura di calcestruzzo vengono adattate alla situazione effettiva.
