ebea KP-300
Descrizione del prodotto
Gli elementi ebea KP-300 sono utilizzati per elementi di costruzione a sbalzo con sporgenza libera e sono destinati ad assorbire i momenti negativi (-M) e le forze trasversali in entrambe le direzioni (±V). Il sistema di piastre di taglio conferisce un elevato grado di rigidità. Questo elemento dotato di barre zincate a caldo rappresenta un’alternativa economica all’elemento per solette a sbalzo ebea KP-100.
Parametri del corpo isolante e dei componenti in acciaio |
|||
L |
Lunghezza elemento |
ø |
Diametro barra |
D |
Altezza elemento |
H |
Altezza piastra |
ISO |
Spessore isolante |
E |
Distanza barre |
S |
Lunghezza barra |

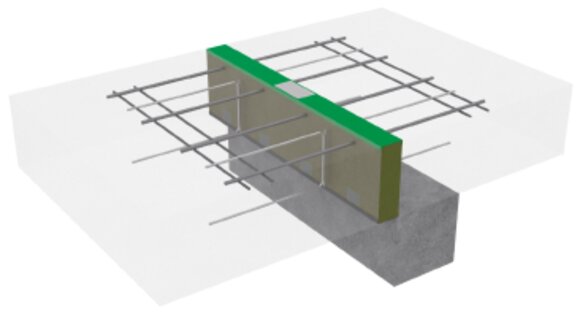

Esempio di utilizzo
Varianti e materiali impiegati
Materiali impiegati |
Versione standard |
VE1 |
VE2 |
|
---|---|---|---|---|
Isolamento |
XPS, lana di roccia (SW), PUR |
|||
Barre di trazione |
B500B zinc. |
non disponibile |
||
Piastre di taglio |
1.4362 |
non disponibile |
||
Tampone |
D140 a 170 |
1.4404 |
non disponibile |
|
da D180 |
UHFB |
non disponibile |
Versione standard |
zincata a caldo |
Tabella di dimensionamento
La trasmissione dei momenti e delle forze trasversali avviene tramite componenti separati. È possibile scegliere liberamente il numero di componenti portanti, al fine di consentire un adattamento ottimale degli elementi alle singole circostanze. Le seguenti tabelle di dimensionamento rappresentano solo alcune possibili configurazioni. È possibile determinare i valori di dimensionamento di singole configurazioni o diversi spessori di isolamento utilizzando il modulo d’ordine corrente.
Momento resistente (-MRd) e rigidità rotazionali degli elementi di trazione e compressione (k1) |
|||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MRd |
k |
Barre di trazione |
|||||||||||||||||
Altezza standard ISO |
2 × 10 |
2 × 14 |
4 × 10 |
6 × 10 |
4 × 14 |
5 × 14 |
6 × 14 |
8 × 14 |
10 × 14 |
||||||||||
MRd |
k |
MRd |
k |
MRd |
k |
MRd |
k |
MRd |
k |
MRd |
k |
MRd |
k |
MRd |
k |
MRd |
k |
||
Spessore d’Isolamento ISO 80 |
140 |
5 |
550 |
9 |
900 |
9 |
1050 |
14 |
1600 |
18 |
1750 |
22 |
2200 |
27 |
2650 |
36 |
3500 |
45 |
4400 |
160 |
6 |
900 |
12 |
1500 |
12 |
1800 |
18 |
2700 |
23 |
2950 |
29 |
3700 |
35 |
4450 |
47 |
5900 |
58 |
7400 |
|
180 |
7 |
1600 |
14 |
2550 |
15 |
3150 |
22 |
4750 |
29 |
5150 |
36 |
6450 |
43 |
7700 |
57 |
10300 |
72 |
12850 |
|
200 |
9 |
2200 |
17 |
3650 |
18 |
4450 |
26 |
6650 |
34 |
7250 |
43 |
9050 |
51 |
10900 |
68 |
14500 |
85 |
18150 |
|
220 |
10 |
2950 |
20 |
4850 |
20 |
5900 |
31 |
8850 |
39 |
9700 |
49 |
12150 |
59 |
14600 |
79 |
19450 |
98 |
24300 |
|
240 |
12 |
3800 |
22 |
6250 |
23 |
7600 |
35 |
11400 |
45 |
12550 |
56 |
15700 |
67 |
18800 |
89 |
25100 |
112 |
31350 |
|
260 |
13 |
4750 |
25 |
7850 |
26 |
9500 |
39 |
14250 |
50 |
15700 |
63 |
19650 |
75 |
23600 |
100 |
31450 |
125 |
39300 |
|
280 |
14 |
5800 |
28 |
9650 |
29 |
11650 |
43 |
17450 |
55 |
19250 |
69 |
24100 |
83 |
28900 |
111 |
38550 |
139 |
48150 |
|
300 |
16 |
7000 |
30 |
11600 |
31 |
13950 |
47 |
20950 |
61 |
23150 |
76 |
28950 |
91 |
34750 |
122 |
46350 |
152 |
57950 |
|
N° piastre di taglio [pz.] a scelta |
1 |
1 |
1 – 3 |
1 – 5 |
1 – 3 |
1 – 4 |
1 – 5 |
1 – 7 |
1 – 9 |
||||||||||
Lunghezza ISO |
L st [mm] = |
200 |
1000 |
||||||||||||||||
L min [mm] = |
200 |
400 |
600 |
400 |
500 |
600 |
800 |
1000 |
|||||||||||
Distanza |
E st [mm] = |
100 |
250 |
167 |
250 |
200 |
167 |
125 |
100 |
||||||||||
E min [mm] = |
100 |
Taglio resistente (±VRd) e rigidità rotazionali degli elementi a taglio (k2) |
|||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VRd |
Spessore d’Isolamento ISO 80 (ISO 60, 100 e 120 vedi modulo d’ordine) |
||||||||||||||||||
Ds |
H |
N° piastre di taglio [pz.] |
|||||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|||||||||||
VRd |
k |
VRd |
k |
VRd |
k |
VRd |
k |
VRd |
k |
VRd |
k |
VRd |
k |
VRd |
k |
VRd |
k |
||
140 |
80 |
22 |
100 |
43 |
150 |
65 |
250 |
86 |
300 |
108 |
400 |
129 |
450 |
151 |
550 |
172 |
600 |
194 |
700 |
160 |
100 |
27 |
150 |
54 |
300 |
81 |
450 |
108 |
600 |
135 |
750 |
162 |
900 |
189 |
1100 |
216 |
1250 |
243 |
1400 |
180 |
120 |
33 |
300 |
65 |
550 |
98 |
800 |
130 |
1100 |
163 |
1350 |
195 |
1600 |
228 |
1900 |
260 |
2150 |
293 |
2400 |
200 |
140 |
38 |
450 |
76 |
850 |
114 |
1250 |
152 |
1700 |
190 |
2100 |
228 |
2550 |
266 |
2950 |
304 |
3350 |
342 |
3800 |
220 |
160 |
44 |
750 |
87 |
1450 |
131 |
2200 |
174 |
2900 |
218 |
3650 |
261 |
4400 |
305 |
5100 |
348 |
5800 |
392 |
6550 |
240 |
180 |
49 |
1000 |
98 |
2000 |
147 |
3000 |
196 |
4000 |
245 |
5000 |
294 |
6000 |
343 |
7000 |
392 |
8000 |
441 |
9000 |
260 |
200 |
55 |
1350 |
109 |
2650 |
164 |
4000 |
218 |
5300 |
273 |
6600 |
327 |
7900 |
382 |
9200 |
436 |
10550 |
491 |
11850 |
280 |
220 |
60 |
1700 |
120 |
3350 |
180 |
5050 |
240 |
6750 |
300 |
8450 |
360 |
10100 |
420 |
11800 |
480 |
13500 |
540 |
15150 |
300 |
240 |
65 |
2100 |
130 |
4200 |
195 |
6300 |
260 |
8450 |
325 |
10550 |
390 |
12650 |
455 |
14750 |
520 |
16850 |
585 |
18950 |
* A causa della rappresentazione dettagliata delle rigidità rotazionali k1 e k2 e del rispettivo arrotondamento dei risultati, potrebbero esserci piccole deviazioni nella rigidità totale fino a 50 kNm/rad per alcune combinazioni di componenti rispetto al modulo d’ordine.
Dati sul prodotto
La definizione degli elementi KP-300 avviene in base ai parametri seguenti tramite il nostro modulo d’ordine ebea KP:
Prodotti standard
Ulteriori parametri per strutture speciali
Maggiorazione del corpo termoisolante
Le altezze standard (D) sono adattate a quelle delle piastre di taglio (H) e sono disponibili da 140 mm a 300 mm, a intervalli di 20 mm. Il sistema permette l’inserimento personalizzato dell’altezza dell’elemento. Grazie ai dati +IO e +IU viene definita la dimensione della maggiorazione del lato superiore e/o inferiore. In tal modo, l’altezza dell’elemento e la copertura di calcestruzzo vengono adattate alla situazione effettiva.
