forwa XXL = ruwatec-Spezialmatten gebogen

Grundsätzlich wird bei einer Baustelle mit ruwatec-Spezialmatten das Rad nicht neu erfunden. Im Falle vom Objekt Nyffenegger Holz AG wird beispielsweise das Prinzip der Anschlussbewehrung forwa 2000 AA (Anschluss aussen) und AI (Anschluss innen) mit erweiterten und wesentlich höheren Stahlquerschnitten sowie grösseren Abmessungen angewendet.

Das Projekt
Die Firma Nyffenegger Holz AG baut in Sumiswald eine Anlage mit drei grossen Silos in denen «Öl aus dem Emmental» (Holzpellets) gelagert werden sollen. Diese drei Silos stehen in einer Wanne mit einer Grundfläche von rund 47 m x 15 m Lichtmass und Wandhöhen von 2.50 m bis 3.50 m. Angegliedert sind eine Einfüll- und Ladestation sowie ein Technikraum. Zusätzlich sind eine unterirdische Einstellhalle sowie eine oberirdische LKW-Einstellhalle geplant.

Die Anschlussbewehrung

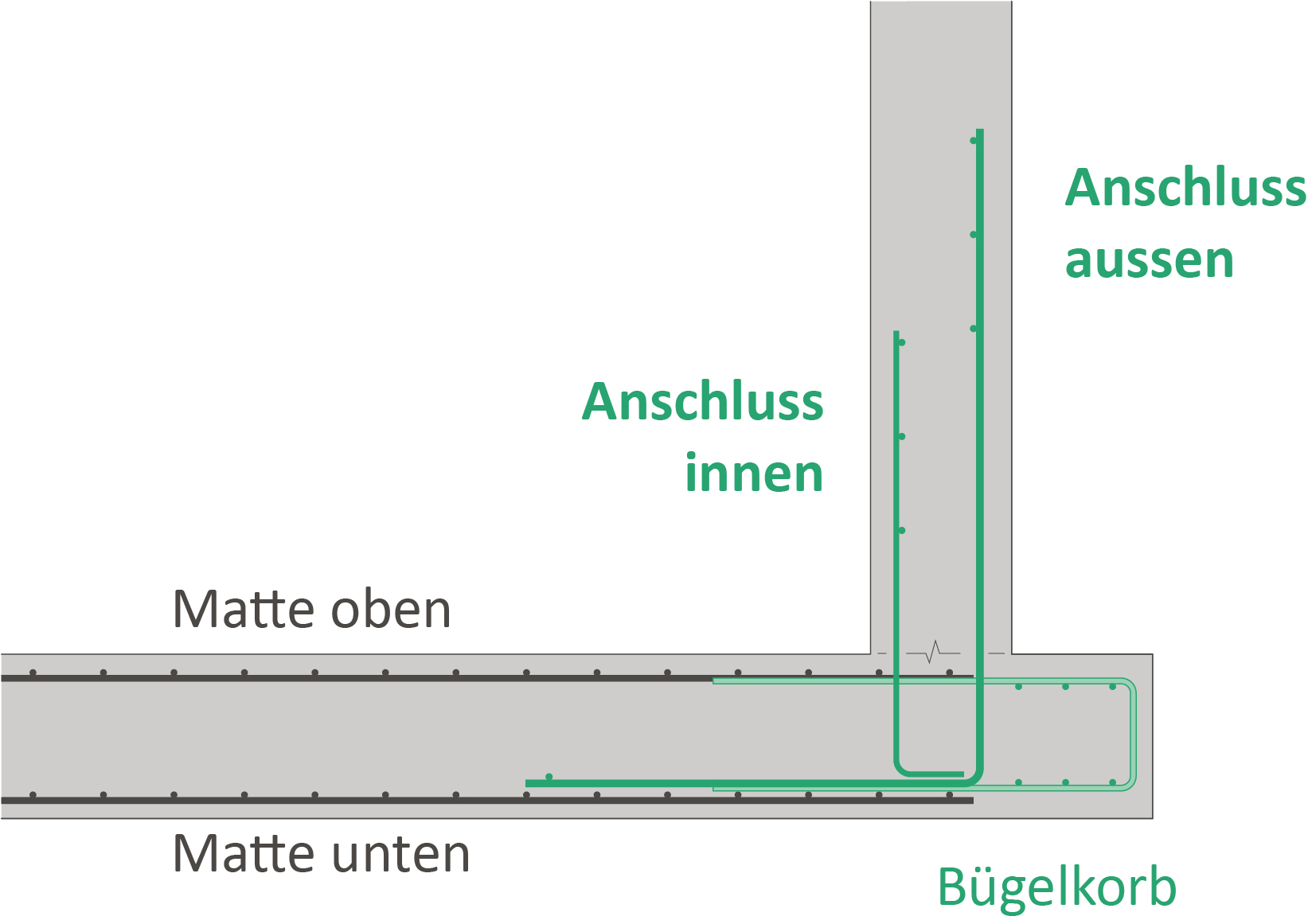

Da die Aussenwände der Wanne quasi als «Stützmauer» ausgeführt werden, können die Einspannmomente Bodenplatte-Wand mit einer aus ruwatec-Spezialmatten gebogenen äusseren und inneren Anschlussbewehrung abgedeckt werden. Bei den höheren Wänden werden Querdrähte mit Ø 16 mm / 150 mm verwendet und bei den kleineren Wandhöhen reichen Ø 14 mm / 150 mm aus. Entsprechend gross sind die beiden Schenkellängen. Der Stahlquerschnitt vom Innenwinkel fällt geringer aus.

Bei den hohen Wänden wird die Bodenplatte mit einer «Nase» von 30 cm ausgeführt und bildet damit einen «Stützmauer-Fuss». Zudem kann so auch die Grossflächenschalung abgestellt werden. Wo zusätzlich hohe Lasten über die Wände abgetragen werden sollen, beträgt der Bodenplattenvorsprung sogar 50 cm. Beide werden mit einem liegenden Bügelkorb in U-Form bewehrt.

Die Längen der abgewinkelten Anschlussbewehrung werden den Bauteilabmessungen entsprechend optimiert, wobei auch Rücksicht auf das Verlegen genommen wird. Anpassungen bauseits sind teilweise unumgänglich, jedoch soweit möglich minimiert.

Die Zusammenarbeit zwischen Ingenieur, Bauunternehmer, Bauherr und der RUWA-Drahtschweisswerk AG führte zu einer optimalen Lösung!

Projektbeteiligte

Die weiteren Besonderheiten vom Projekt
In weiteren Objektbeschreibungen werden wir dann über andere Besonderheiten vom Projekt berichten:

• Wand mit abfallender Mauerkrone und Knicken
• Randverbügelung respektive Deckbügel von Mauerkronen
• Matten für Bodenplatten und Wände mit «Ein-Ebenen-Stössen»

Selbstverständlich stellen wir Ihnen die kostenfreie ruwatec-Planungssoftware zur Verfügung, mit der auch Sie relativ einfach und effizient Spezialmatten planen können. Wir unterstützen Sie auch gerne bei der Planung oder erstellen Ihnen einen Vorschlag für eine Bewehrung mit Matten.
