forwa XXL = treillis spéciaux ruwatec façonnés

Fondamentalement, on ne réinvente pas la roue sur un chantier avec les treillis spéciaux ruwatec. Dans le cas du projet Nyffenegger Holz AG, par exemple, on a utilisé le principe de l'armature de raccordement forwa 2000 AA (raccordement extérieur) et AI (raccordement intérieur) avec des sections d'acier étendues et considérablement plus élevées et des dimensions plus importantes.

Le projet
La société Nyffenegger Holz AG construit à Sumiswald une installation composée de trois grands silos dans lesquels sera stockée "Le pétrole de l'Emmental" (granulés de bois). Ces trois silos se dressent dans une cuve dont la surface au sol est d'environ 47 m x 15 m et dont les murs ont une hauteur de 2,50 m à 3,50 m. Les silos sont complétés d'une station de remplissage et de chargement et d'un local technique. En complément un parking souterrain et un parking pour camions en surface sont prévus.

L’armature de liaison

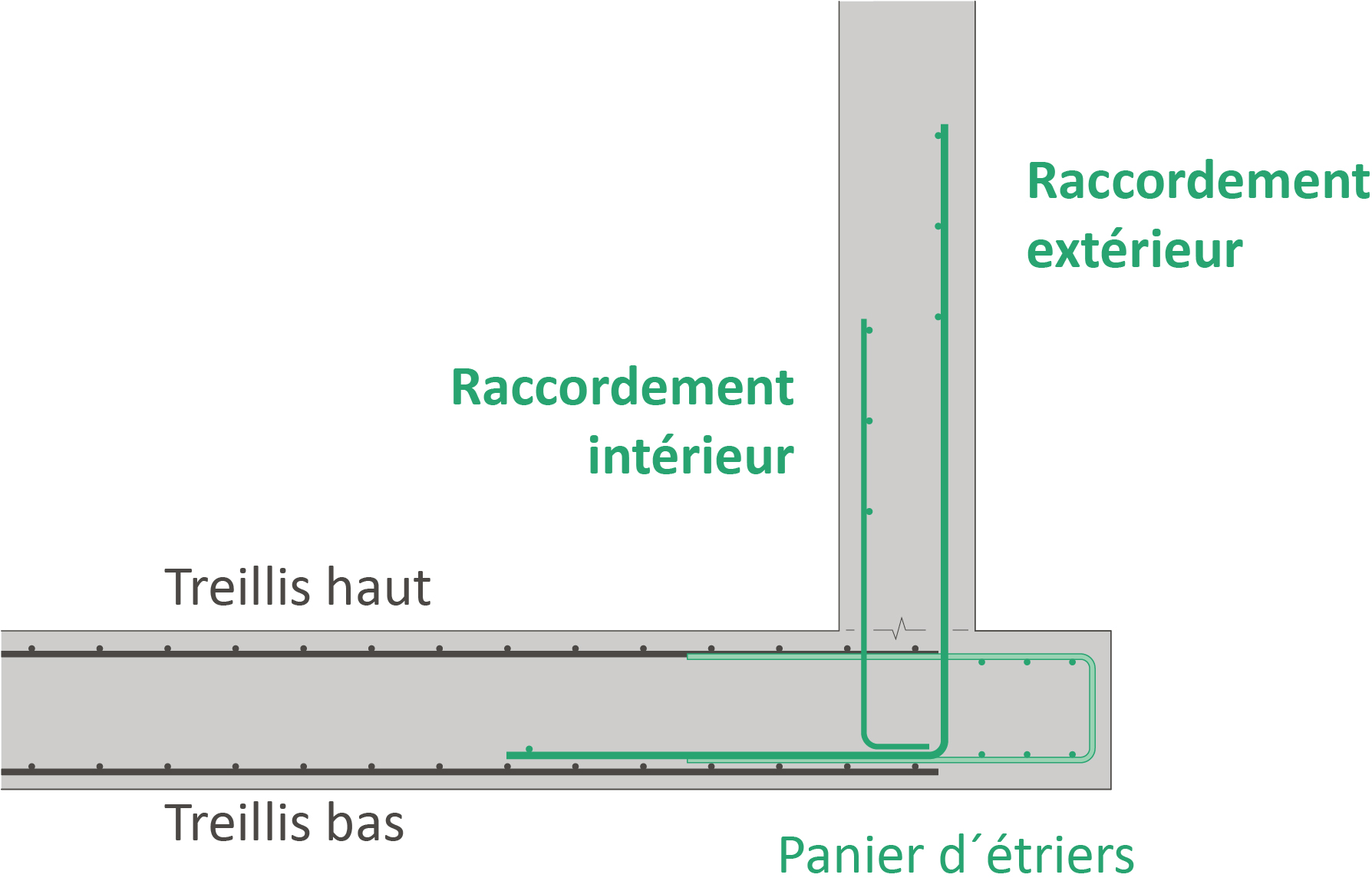

Comme les parois extérieures de la cuve sont conçues comme des "murs de soutènement", les moments de serrage entre le radier et le mur peuvent être couverts par une armature de raccordement extérieure et intérieure pliée à partir de nattes spéciales ruwatec. Pour les murs plus hauts, on utilise des fils transversaux de Ø 16 mm / 150 mm, pour les murs plus bas, des fils de Ø 14 mm / 150 mm suffisent. Les deux longueurs de jambe sont proportionnelles. La section d'acier de la cornière intérieure est plus petite.

Pour les murs hauts, le radier est conçu avec un "nez" de 30 cm et forme ainsi un "pied de mur de soutènement". En outre, les coffrages de grande surface peuvent également être mis en place de cette manière. Lorsque des charges élevées supplémentaires doivent être transmises par les murs, la saillie du radier est même de 50 cm. Les deux sont renforcés par une cage d'étrier en forme de U horizontal.

Les longueurs de l'armature de connexion angulaire sont optimisées en fonction des dimensions des composants, en tenant compte également de la pose. Les ajustements sur place sont parfois inévitables, mais ils sont dans la mesure du possible réduits au minimum.

La coopération entre l'ingénieur, l'entrepreneur, le client et RUWA-Drahtschweisswerk AG a abouti à une solution optimale!

Participants au projet

Les autres particularités du projet
Dans des descriptions ultérieures de l'objet, nous ferons état d'autres caractéristiques particulières du projet:

• Mur avec couronnement incliné et angles
• Armature de bords, respectivement de tête de mur
• Treillis pour radier avec "joints à une seule épaisseur"

Bien entendu, nous mettons à votre disposition le logiciel de planification ruwatec gratuit, avec lequel vous pouvez vous aussi planifier des treillis spéciaux de manière relativement simple et efficace. Nous nous ferons également un plaisir de vous aider à planifier ou à préparer une proposition d’armature en treillis.
