pyramidal - Paniers de treillis en préfabrication
L'article paru dans Baublatt sur le chantier "The Circle Convention Hall" nous a incités à également publier un petit rapport sur le ferraillage des éléments préfabriqués.
La salle de congrès se compose de plus de 70 éléments préfabriqués en béton, inclinés vers l'intérieur et soutenus dans leur partie supérieure par des fermes de plafond. Les différents modules en béton se composent de quatre piliers rectangulaires qui sont reliés par des "traverses". La largeur des modules est de 2,68 m et leur longueur est de près de 17 m.
Projet | The Circle Convention Hall, 8058 Flughafen Zürich | |
Client | Flughafen Zürich AG & Swisslife AG | |
Planificateur | SULSER AG: SSD Beratende Ingenieure ZT-GmbH, AT-6832 Röthis | |
Préfabricant | SULSER AG, 9477 Trübbach | |
Chef de projet | Andreas Boren, Gehrig Boren Planer AG | |
Année de construction | 2017 - 2019 | |
Piliers en béton | Surface lisse de coffrage, gris béton avec ciment blanc | |
Produits utilisés |
Les paniers d'étriers pour les piliers rectangulaires
En collaboration avec le chef de projet et l'équipe d'exécution de Sulser AG à Trübbach, des documents de production ont été élaborés pour la fabrication des cages d'étriers. Dans l'usine de préfabrication, ils ont été complétés par l'armature principale pour les piliers rectangulaires ainsi que par l'armature perpendiculaire des traverses.
Les paniers d'étriers pour les piliers ont été produits avec une longueur de 4,75 m, ce qui a nécessité trois paniers par pilier.
Traitement pliage: pliage de nos treillis spéciaux et de stock
Nous vous renvoyons volontiers aux possibilités techniques de pliage que vous trouverez dans notre catalogue général à la page 16. Notre équipe technique se tient à votre disposition pour vous aider à planifier vos treillis spéciaux ou de stock cintrés.

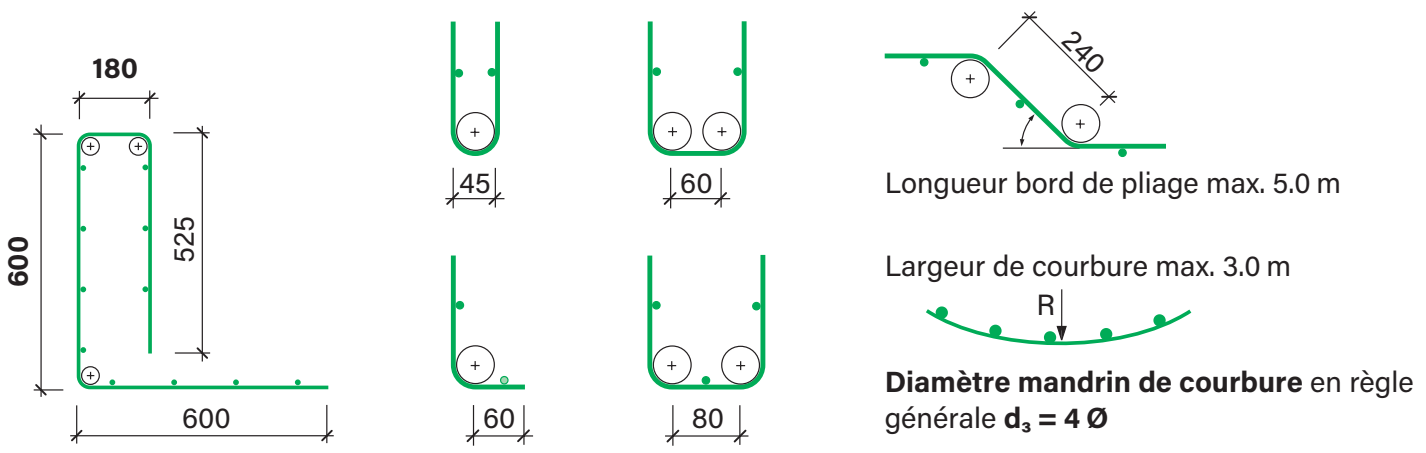

En règle générale, tous les treillis spéciaux et de stock peuvent être pliés selon le croquis du concepteur. Si nécessaire, les treillis peuvent également être cintrés avec un rayon donné. En tenant compte de la capacité de flexion et de la longueur de nos cintreuses, il est possible d’obtenir différentes formes de pliage. Il convient également de respecter les dimensions minimales selon l’illustration ainsi que les trois principes suivants:
- Pas de fils dans la zone des mandrins
- Disposition bien visible des fils (fils à l’intérieur ou à l’extérieur)
- Dimensions des consignes bien identifiées
En règle générale, les treillis sont pliés avec un diamètre de mandrin de d3 = 4 Ø, sauf si le concepteur a donné d’autres indications. Les tolérances de dimensions sont définies dans la norme SIA 262:2013.
La collaboration entre le préfabricant et RUWA-Drahtschweisswerk AG a permis de trouver une solution optimale!
Participants au projet
Bien entendu, nous mettons à votre disposition le logiciel de planification ruwatec gratuitement, avec lui vous pouvez vous aussi planifier des treillis spéciaux de manière relativement simple et efficace. Nous nous ferons également un plaisir de vous aider à planifier ou à préparer une proposition d’armature en treillis façonné.
