Reti speciali per l'Emmental

Che cosa hanno in comune un formaggio Emmental e le reti speciali RUWA?
Esatto: i buchi! Ma come si è arrivati a questo?

Abbiamo iniziato il progetto con una richiesta tecnica dell'ingegnere civile: "Abbiamo uno strato di calcestruzzo sottile e vorremmo utilizzare le reti standard RUWA per l'armatura. Che tipo di tappetino possiamo usare?". È apparso subito chiaro che avevamo a che fare con un calcestruzzo eccessivo per un "pavimento in lastre profilate composite" con una superficie di 5,70 m x 37,00 m. Ottimo, perché RUWA ha una soluzione per questo nella sua gamma: le reti speciali RUWA!

Il progetto
Il complesso di quartiere esistente, di quattro piani, sarà integrato a nord con un edificio allungato di cinque piani. I due edifici sono collegati da una passerella vetrata. Il nuovo edificio ospita le strutture carcerarie e gli uffici della Procura. Gli edifici esistenti ospitano altri uffici della procura, della procura dei minori e della polizia cantonale. Al complesso si accede da diversi ingressi: Le unità amministrative sono accessibili attraverso l'ingresso principale esistente a sud, l'ingresso per i visitatori e il personale del carcere si trova a ovest, mentre la strada di accesso e le consegne si trovano a est del complesso. Il vecchio edificio del 1964 sarà completamente ristrutturato. Nell'ampliamento costruito nel 2005, il piano terra, attualmente utilizzato come garage per i veicoli di emergenza della polizia cantonale, sarà convertito in uffici. Una volta costruito l'ampliamento, il carcere sarà demolito. In quest'area verrà poi creata una piazza accessibile al pubblico.

Vantaggi delle reti speciali
In che misura i noti vantaggi delle reti speciali RUWA possono essere realizzati per l'impegnativa disposizione del soffitto composito con le specifiche rientranze - e in che misura?

• Formati ottimizzati dei tappetini
• Nessun costo di taglio dal piano di separazione
• Nessun ritaglio e quindi nessuno "spreco
• Giunti a livello singolo (le stuoie non poggiano sul giunto)
• Le rientranze possono essere integrate nelle specifiche della macchina
• Rinforzi integrati nelle stuoie in determinati punti
• Pianificazione con il software ruwatec

La pianificazione in sintesi
RUWA ha fornito all'ingegnere civile i dati digitali con i disegni delle reti da importare nel piano di armatura e il relativo elenco delle reti. L'ordine dell'appaltatore è stato effettuato subito dopo.

La pianificazione in dettaglio

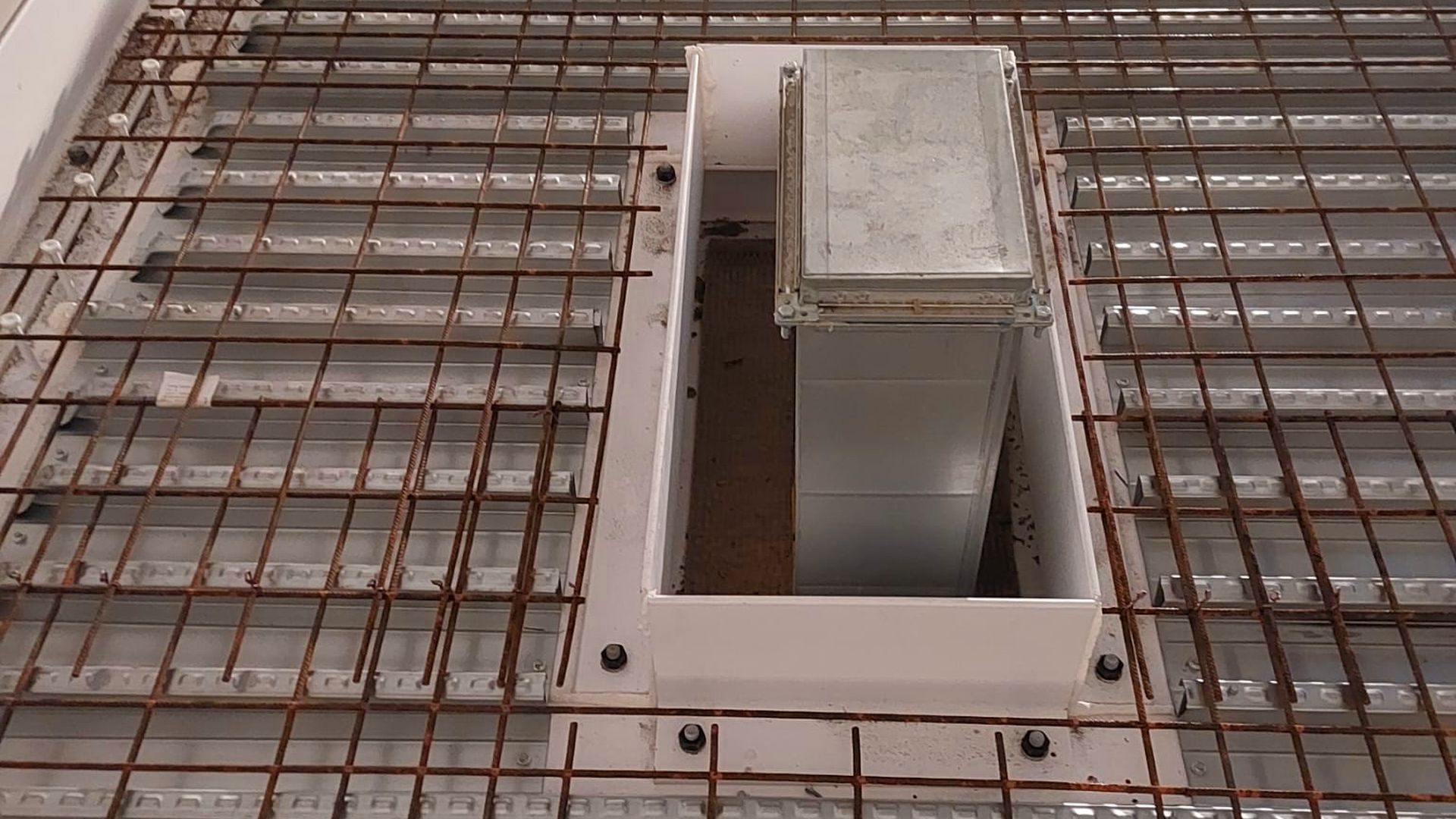

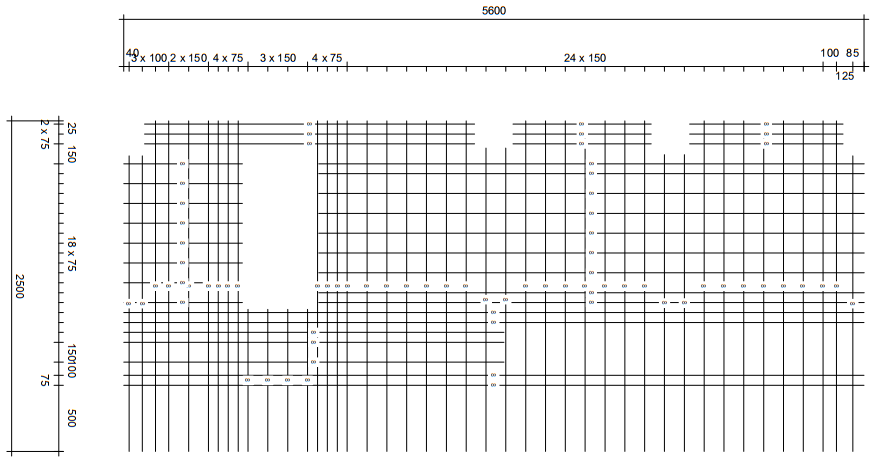

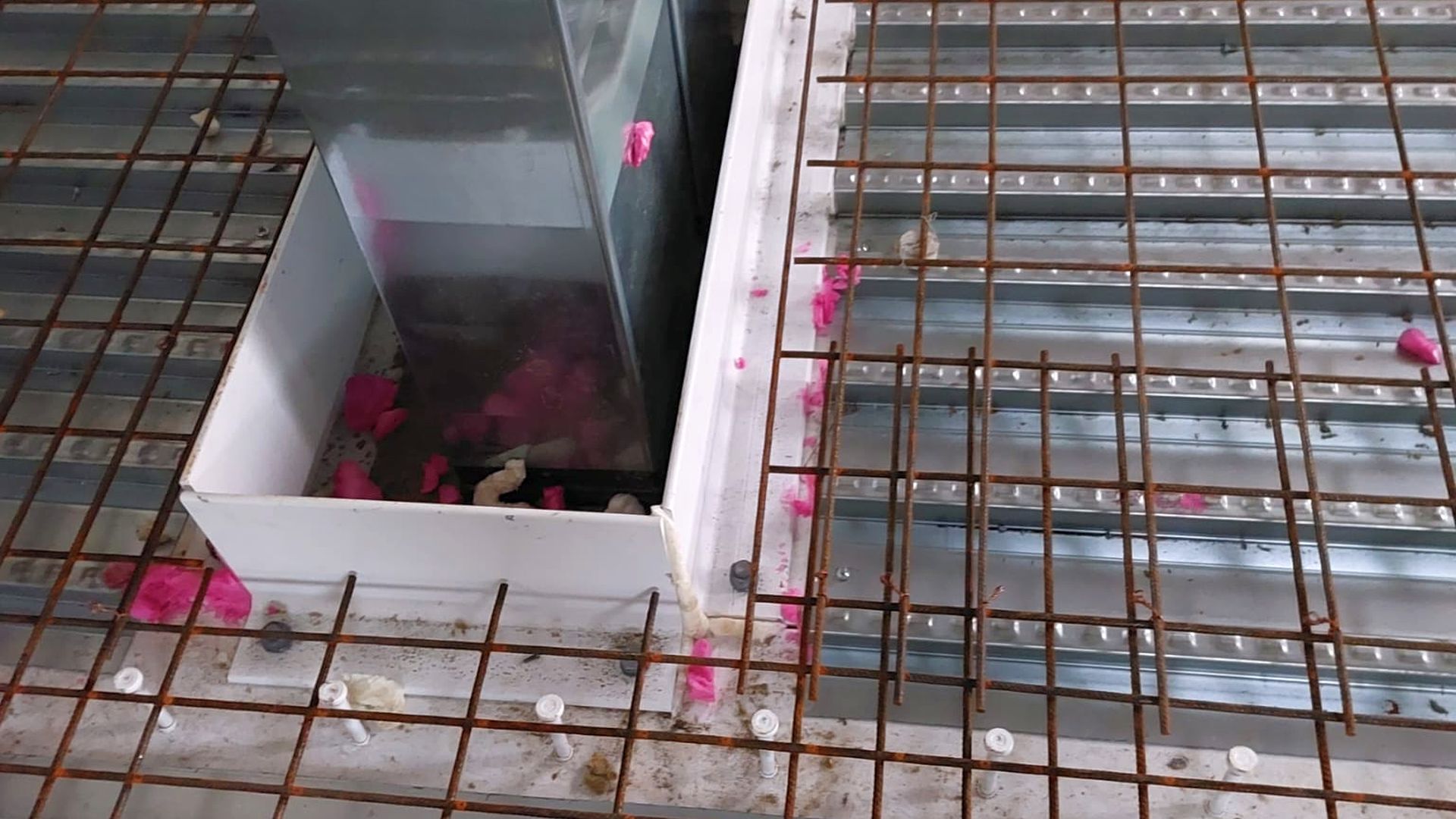

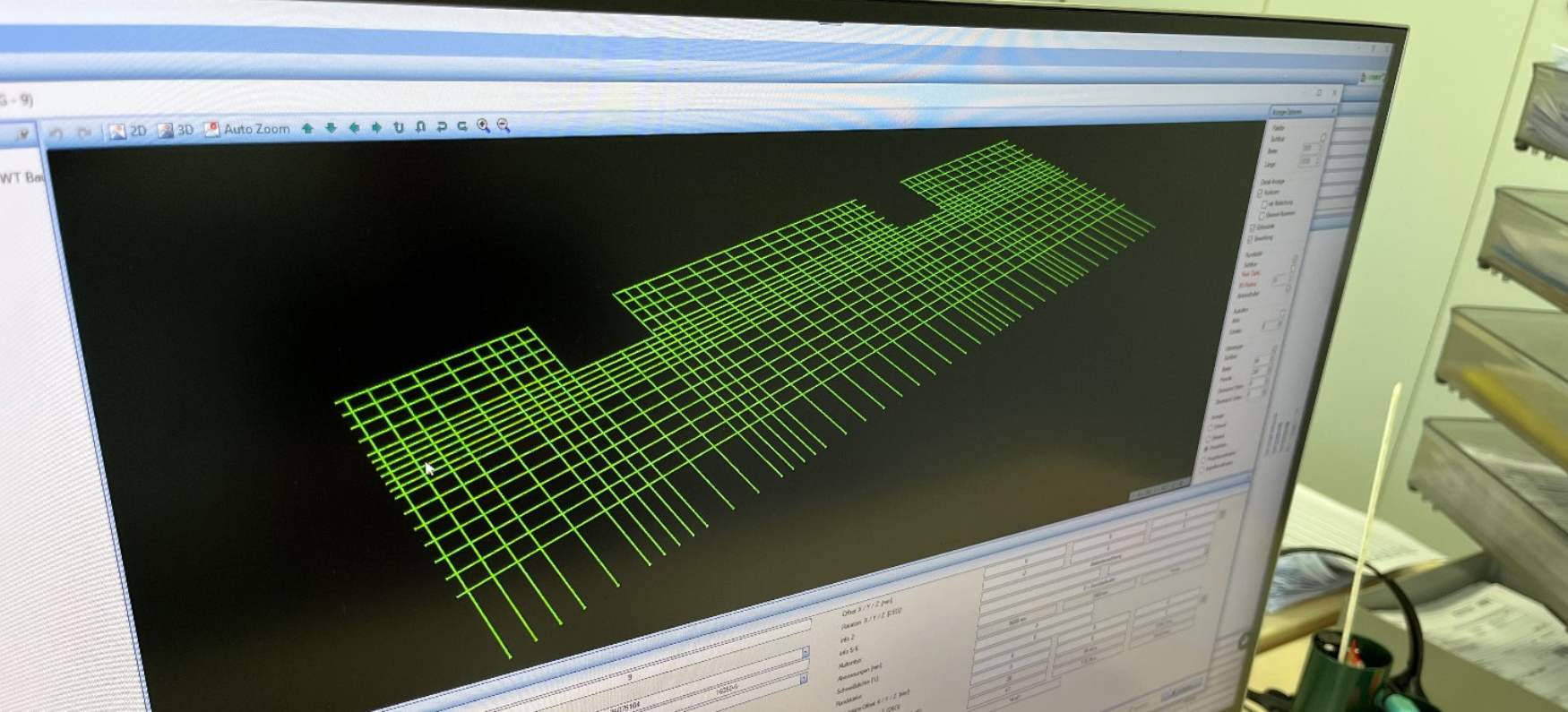

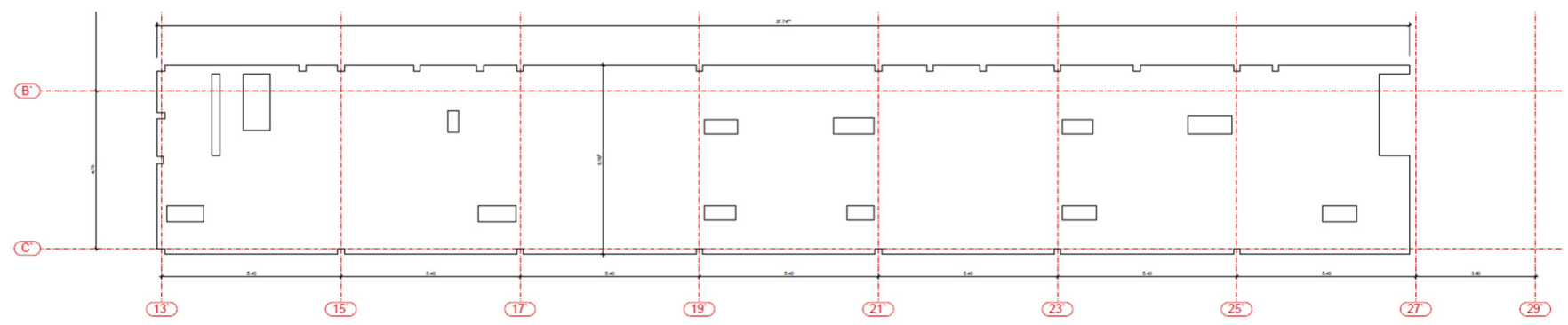

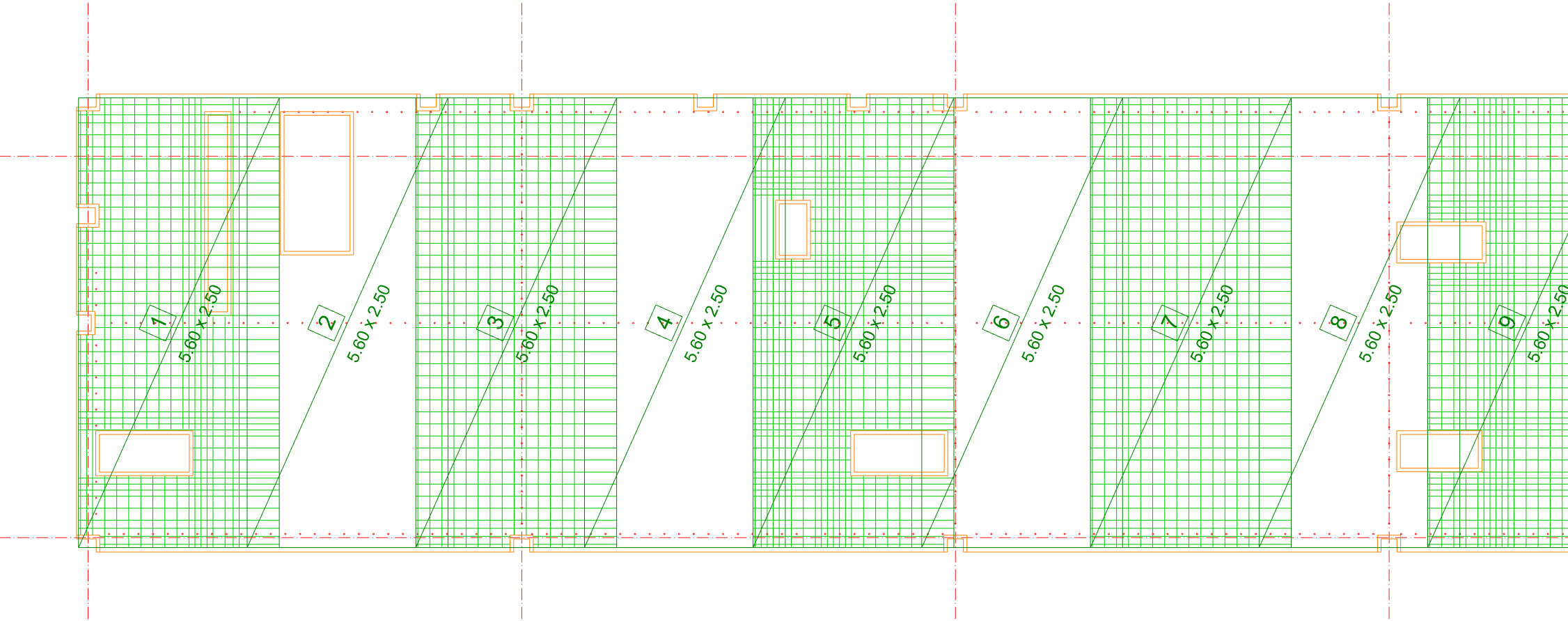

Il team tecnico RUWA riceve dall'ingegnere il piano di casseratura in formato dwg e pdf e il piano di costruzione del produttore di acciaio. Da quest'ultimo si ricava la cassaforma, che viene poi importata nel software ruwatec. La divisione delle reti avviene in modo rapido. A questo punto si aggiungono le aggiunte necessarie a ciascun materassino e si lavorano le rientranze. Gli incavi possono essere sul bordo del reti o completamente all'interno del reti. L'installazione della rete può essere esportata dal programma e, a scelta, è possibile visualizzare la disposizione dettagliata dei fili di ciascuna rete. L'elenco delle reti può essere generato come file pdf.

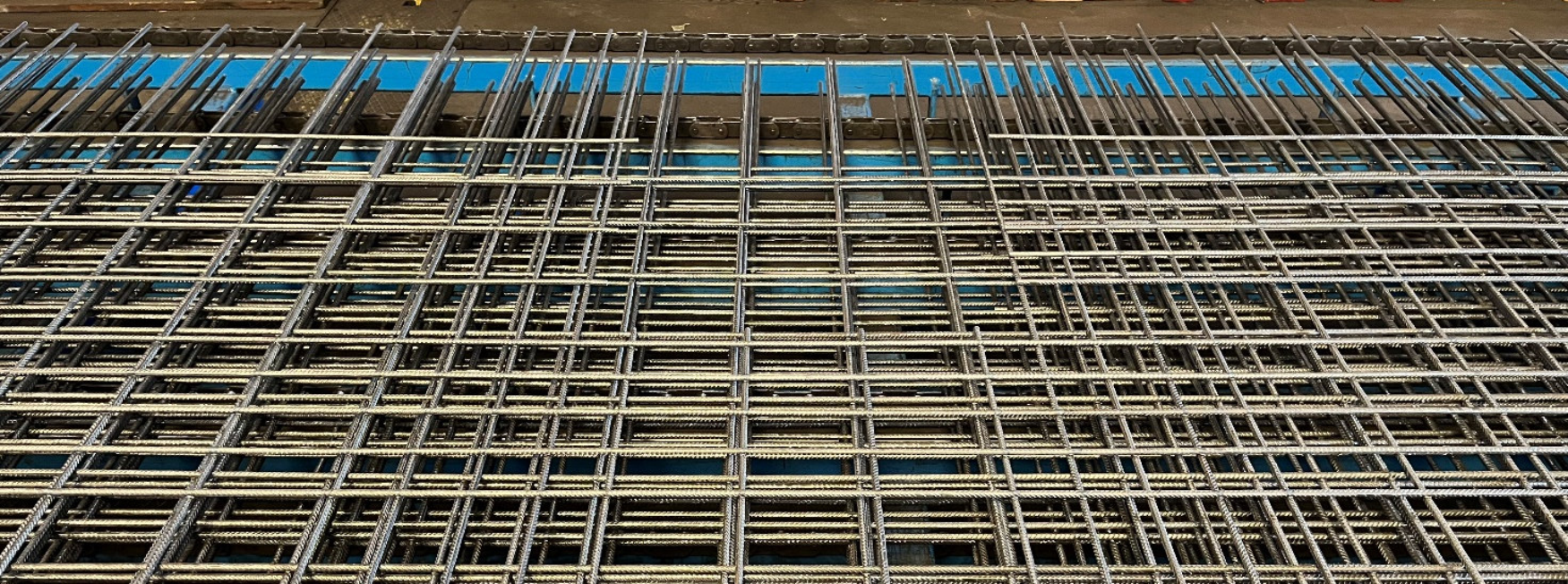

Produzione di reti
I dati del software ruwatec possono essere letti nei programmi di vendita RUWA (posizioni, formato delle reti e pesi) e nel sistema di controllo delle macchine per la saldatura delle reti (lunghezze e posizioni dei fili longitudinali e trasversali e diametri dei fili). A differenza del formaggio Emmental, i fori nella rete sono pianificati al millimetro e vengono quindi prodotti con tolleranze estremamente ridotte legate alla macchina.

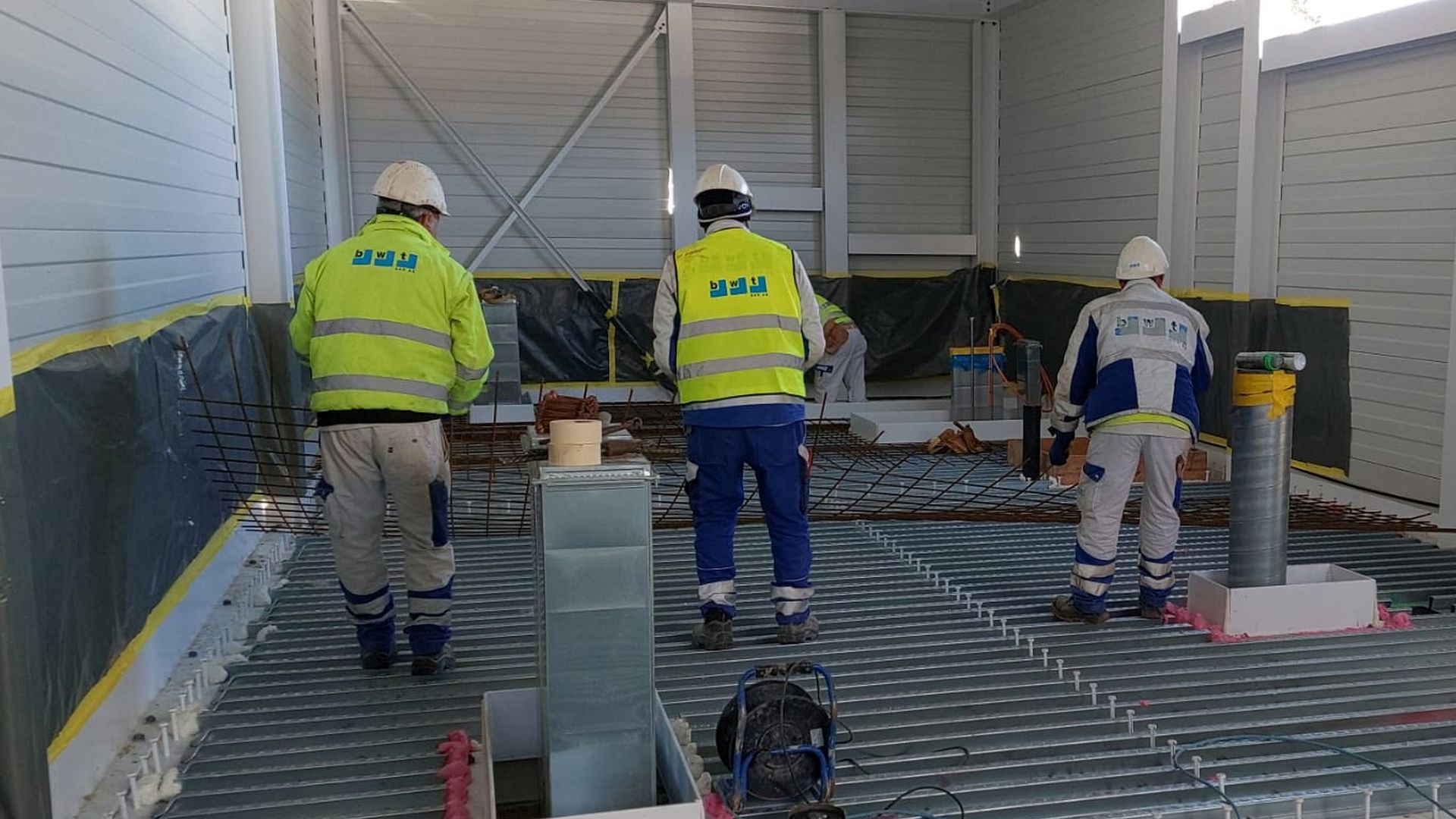

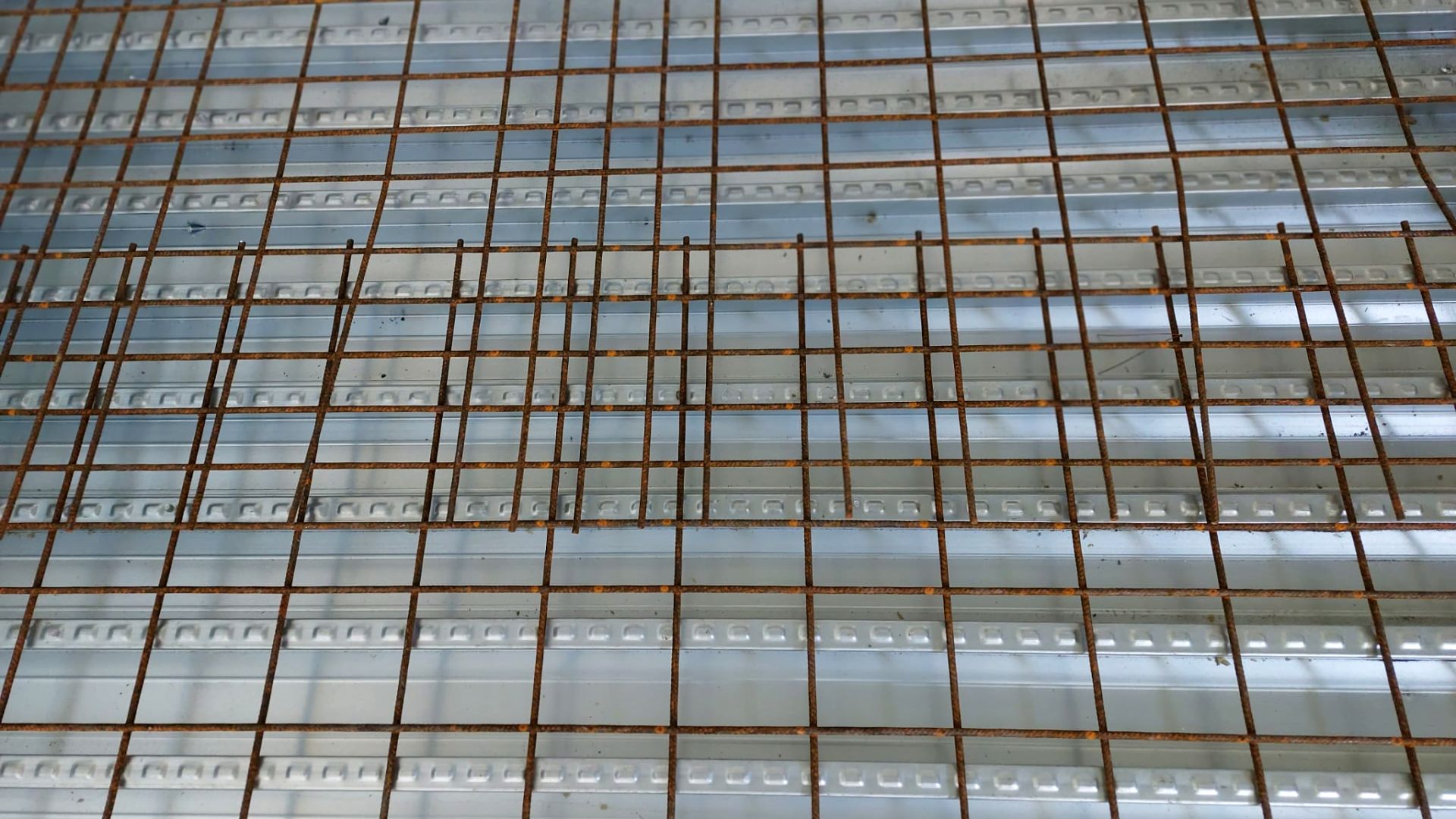

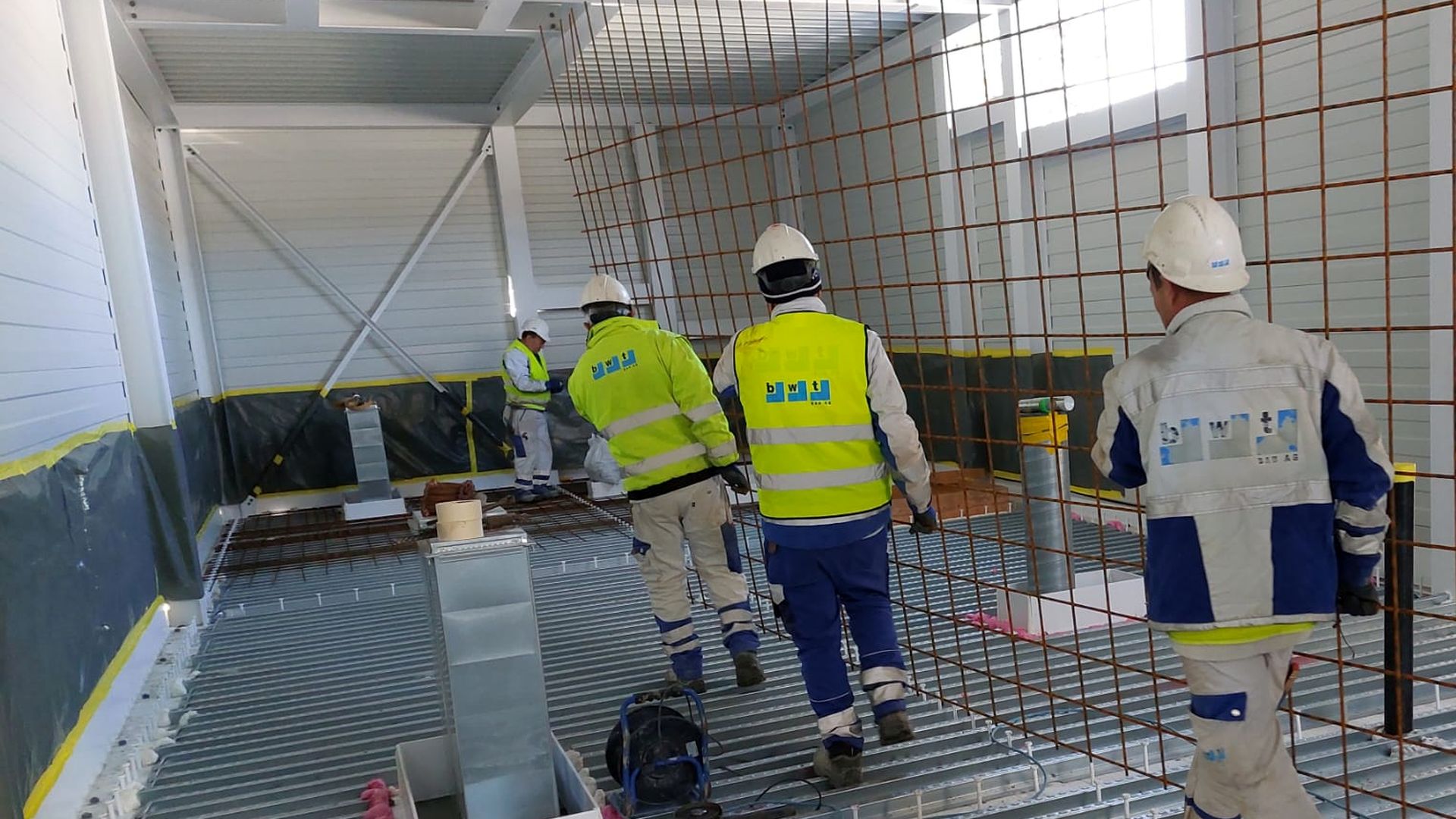

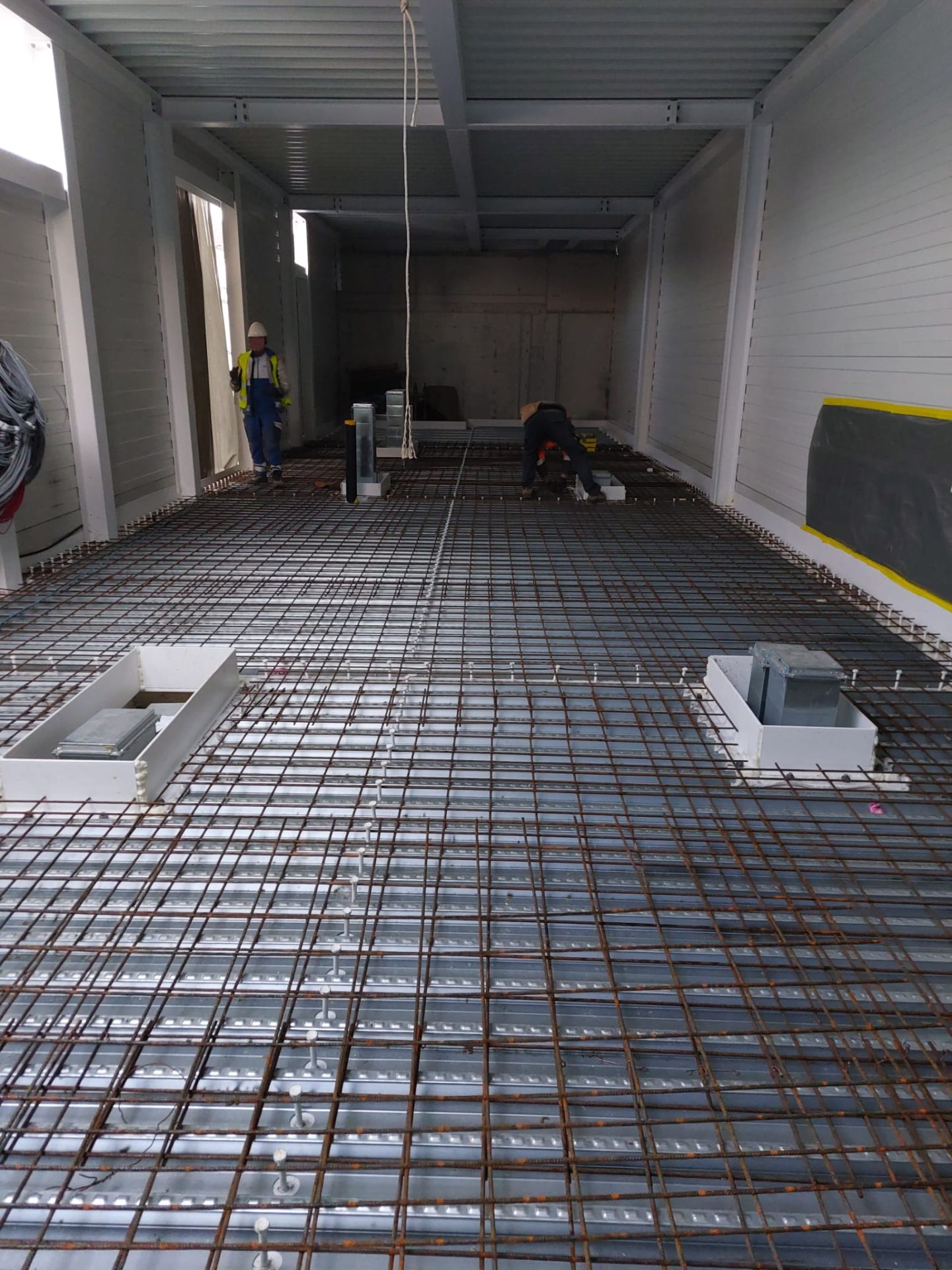

Posa dei reti

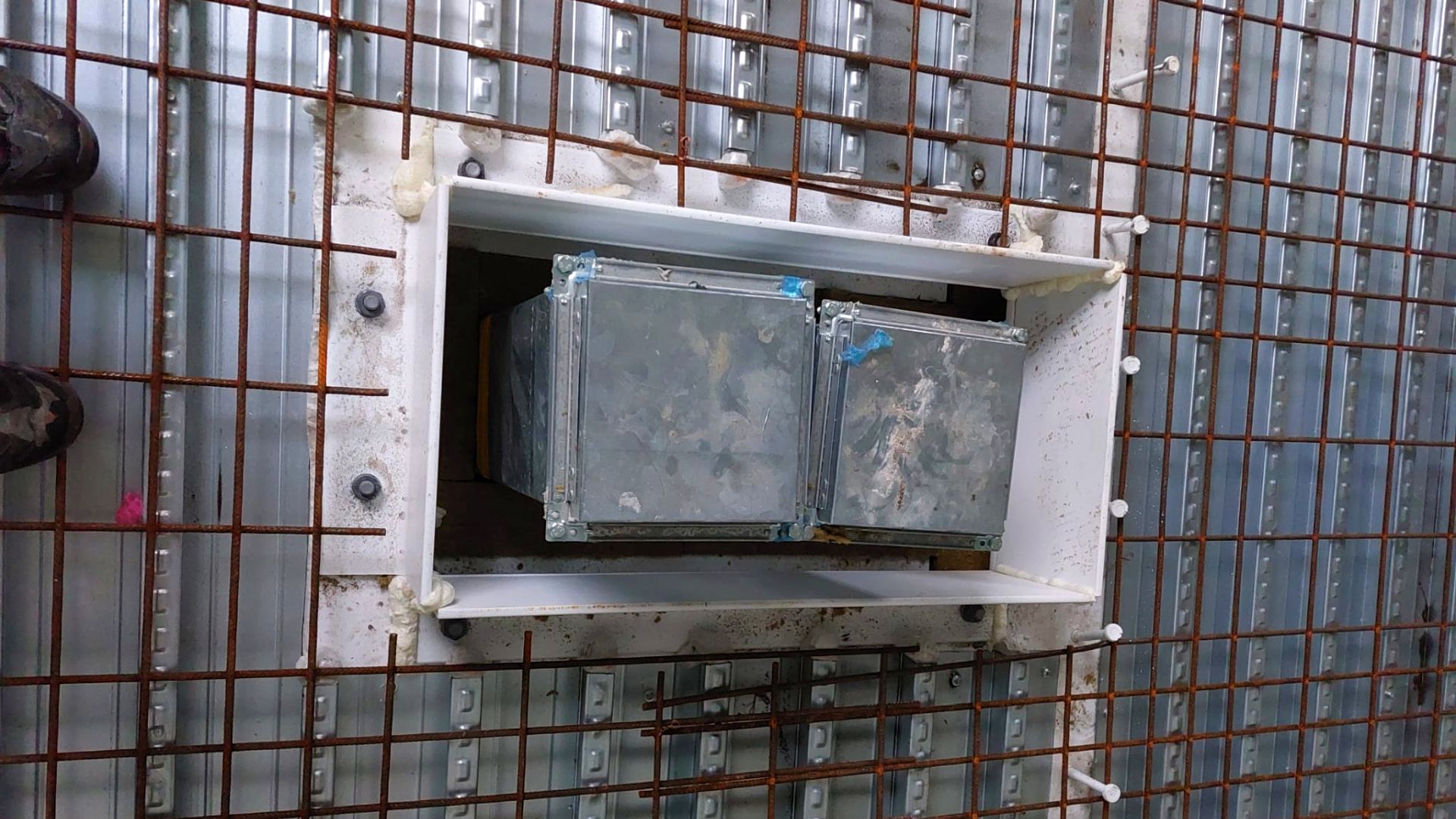

I reti sono stati prodotti e impacchettati nella corretta sequenza di posa, il che ha semplificato il processo di posa continua. E ora si è capito se la pianificazione teorica sullo schermo corrispondeva all'installazione in loco. La posa dei reti è stata semplice e veloce. Sono stati necessari pochissimi aggiustamenti in loco:

Efficienza economica
A parte il fatto che una variante con reti standard RUWA generalmente non funziona a causa dei giunti delle reti che dipendono dallo spessore del calcestruzzo, il confronto delle varianti tra le reti standard RUWA e le reti speciali mostra che il risparmio di peso è di circa il 10% e i relativi costi lordi del materiale del 5%. In fase di installazione, si ottengono ulteriori risparmi grazie all'eliminazione dei lavori di taglio per gli incavi e alla fornitura e installazione di barre aggiuntive.

* Quotazione del prezzo da parte del commercio dell'acciaio (autorità di prezzo del commercio dell'acciaio)
** Quotazione del prezzo da parte di RUWA (autorità di prezzo RUWA)

_{Confronto dei costi per questo oggetto dalle reti standard RUWA alle reti speciali RUWA}

La collaborazione tra ingegnere, appaltatore, cliente e RUWA-Drahtschweisswerk AG ha portato a una soluzione ottimale!

Partecipanti al progetto

Naturalmente vi mettiamo a disposizione il software di progettazione ruwatec gratuito, con il quale potrete pianificare le reti speciali RUWA in modo semplice ed efficiente. Saremo inoltre lieti di supportarvi nella progettazione o nella creazione di una proposta di rinforzo con le reti.

Siamo a vostra disposizione in qualsiasi momento per richieste di offerte, consulenze, dimensionamenti e domande tecniche sulle nostre reti speciali RUWA.
