Construction hybride avec treillis spéciaux

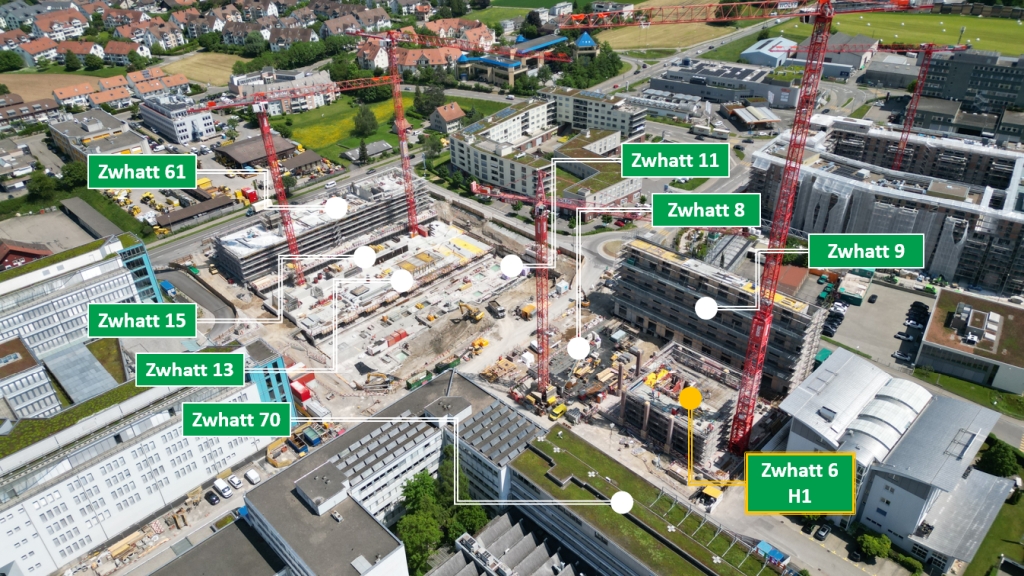

Le quartier urbain durable ZWHATT (entre Hardhölzli et Schlatt) est en cours de construction à Regensdorf. La tour H1 est conçue comme une tour en bois hybride. Dans le rapport suivant, nous vous montrons comment les planchers en bois-béton sont armés au moyen de treillis spéciaux RUWA.

Le projet
La tour hybride en bois H1 est un projet exemplaire: le bâtiment de 75 m de haut comprend 22 étages avec 156 unités d'habitation de 1,5 à 5,5 chambres avec diverses variantes de plans et environ 770 m² de surfaces commerciales. En outre, les locataires disposent d'une surface commune sur deux étages. Un détail remarquable est l'installation photovoltaïque en forme de pomme de pin sur la façade.

L'immeuble est conçu comme un immeuble hybride en bois: Le noyau d'accès stablilisé et les étages du bas sont construits en béton coulé sur place. Les piliers porteurs et certains éléments de dalle ainsi que les façades sont construits en éléments en bois. Les dalles porteuses sont réalisées en béton et bois composite selon la description ci-dessous. Ainsi, par rapport à une construction massive classique, la structure porteuse permet d'économiser environ 20% de CO2, soit 670 tonnes, sur un cycle de vie du bâtiment d'environ 60 ans. Le bois, en tant que matière première renouvelable, assure en outre un confort et une qualité de l'air intérieur élevés, ainsi qu'une durée de construction réduite.

Planification et réalisation des planchers mixtes bois-béton

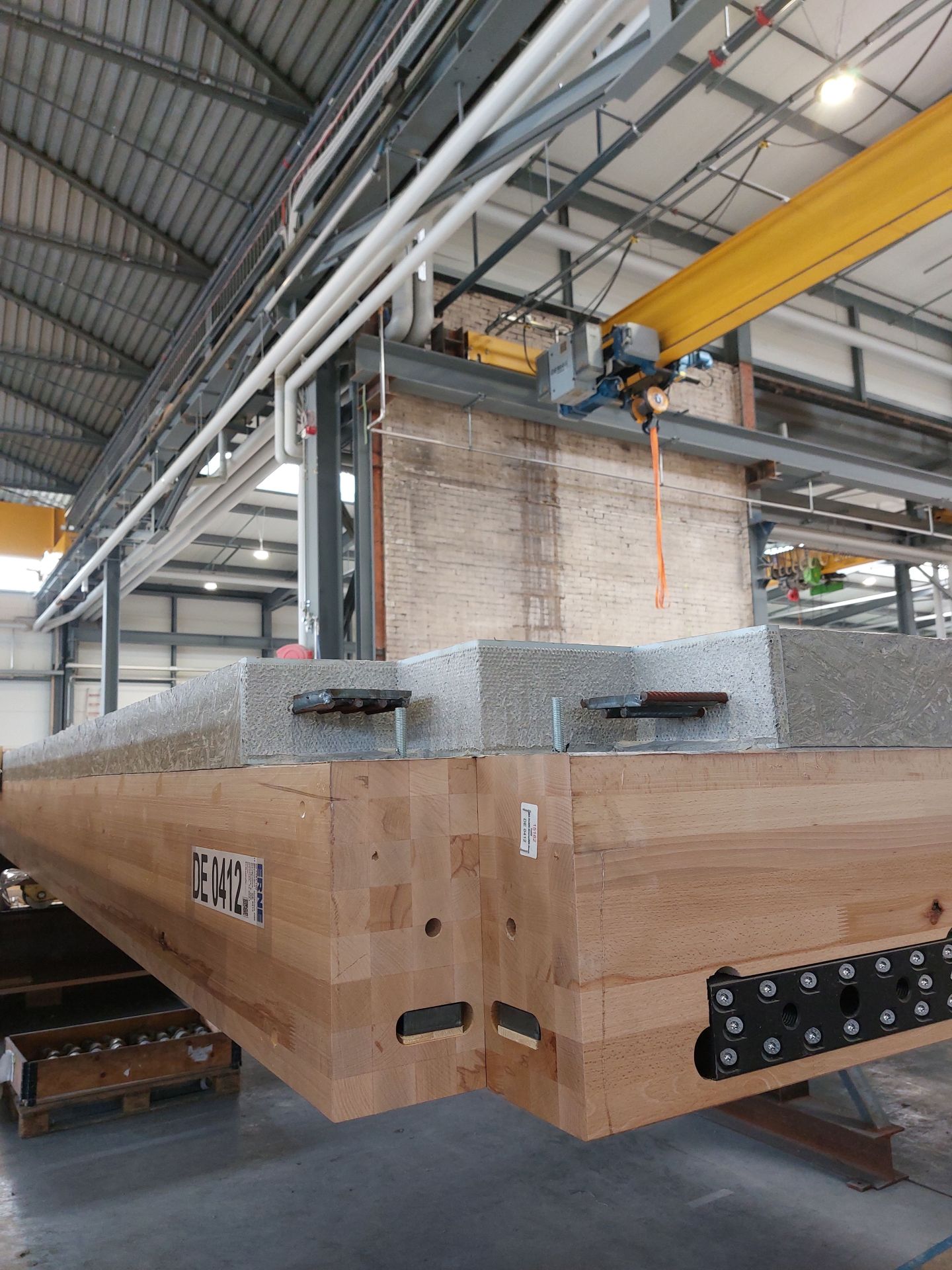

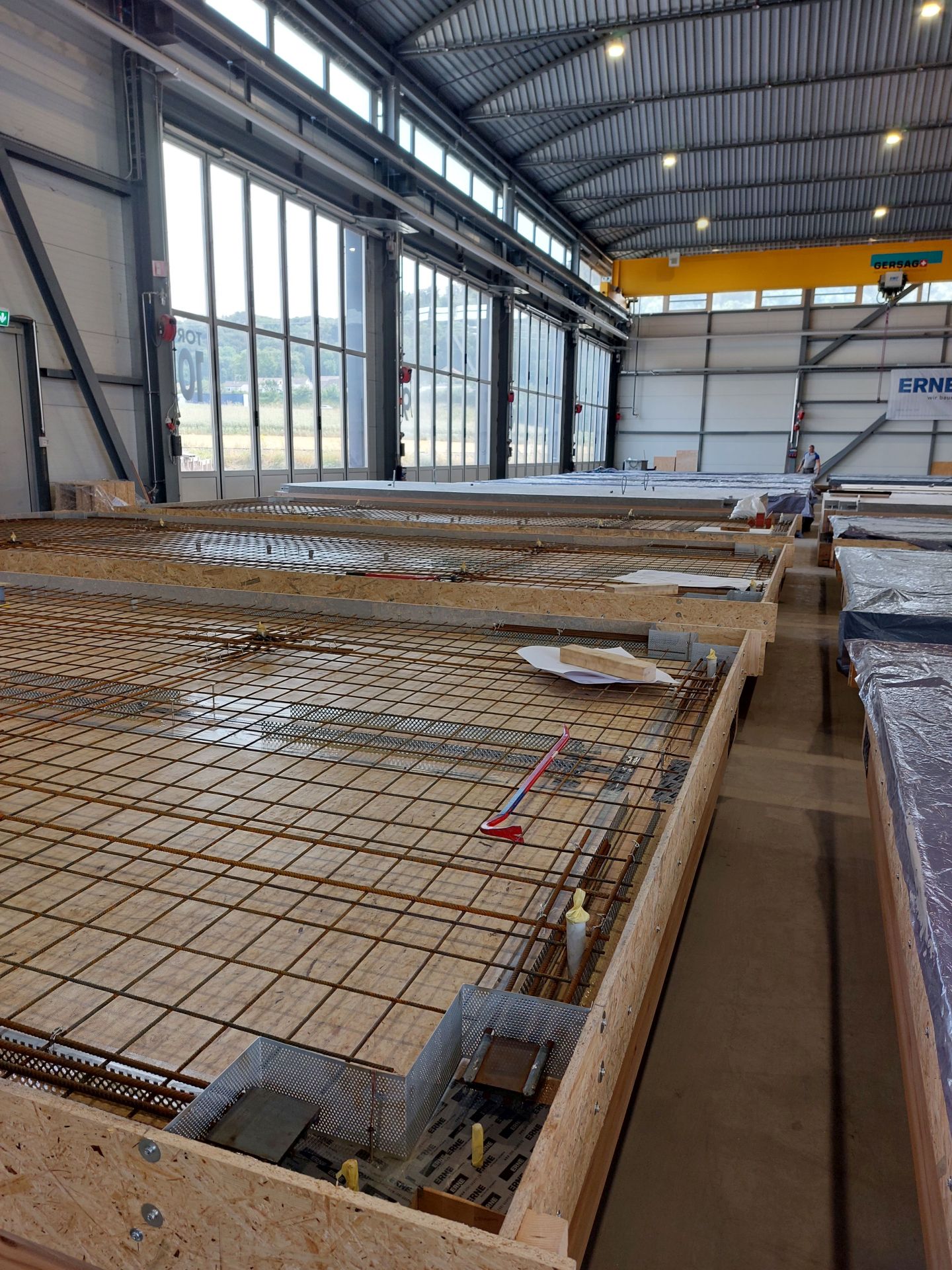

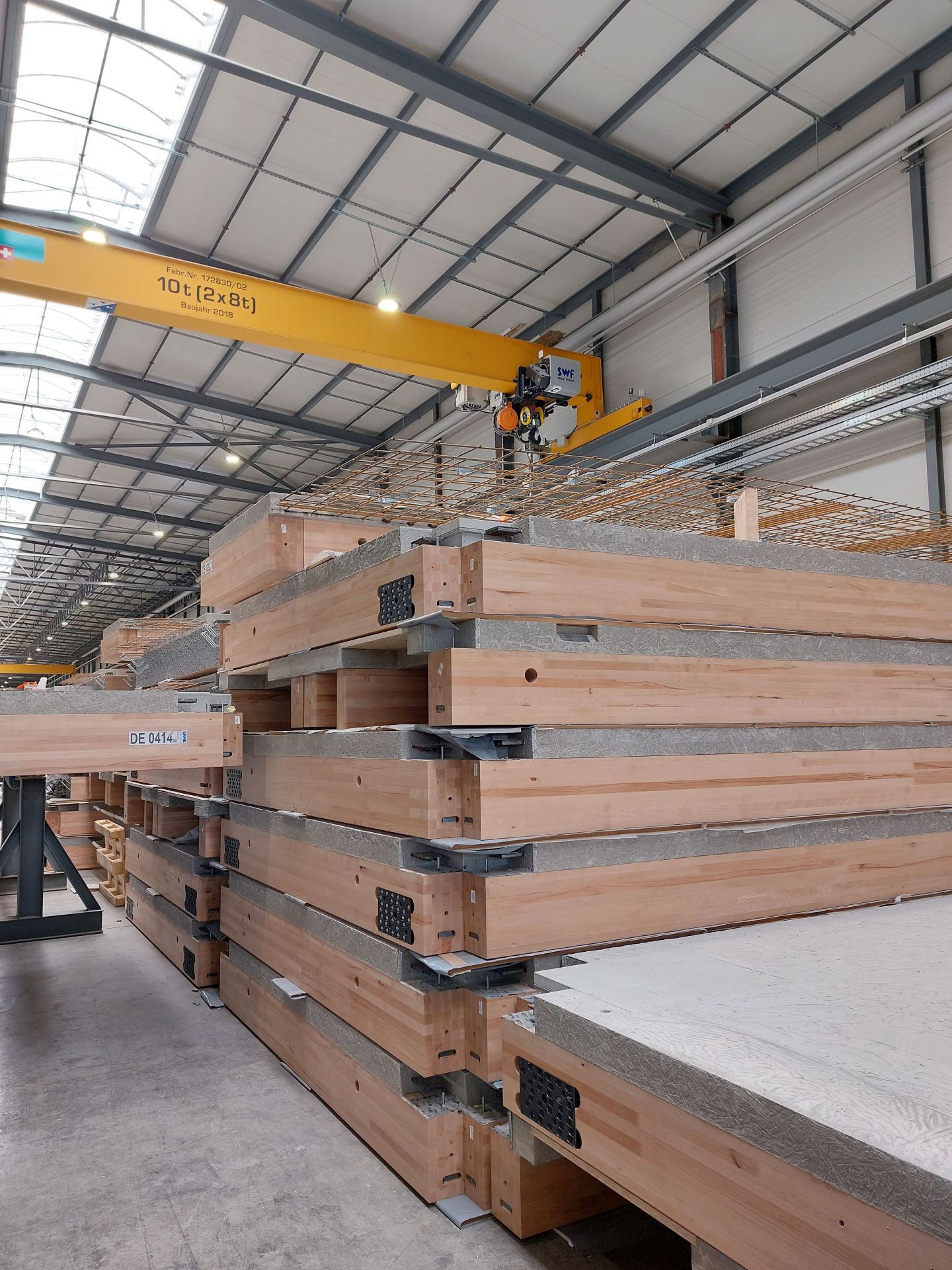

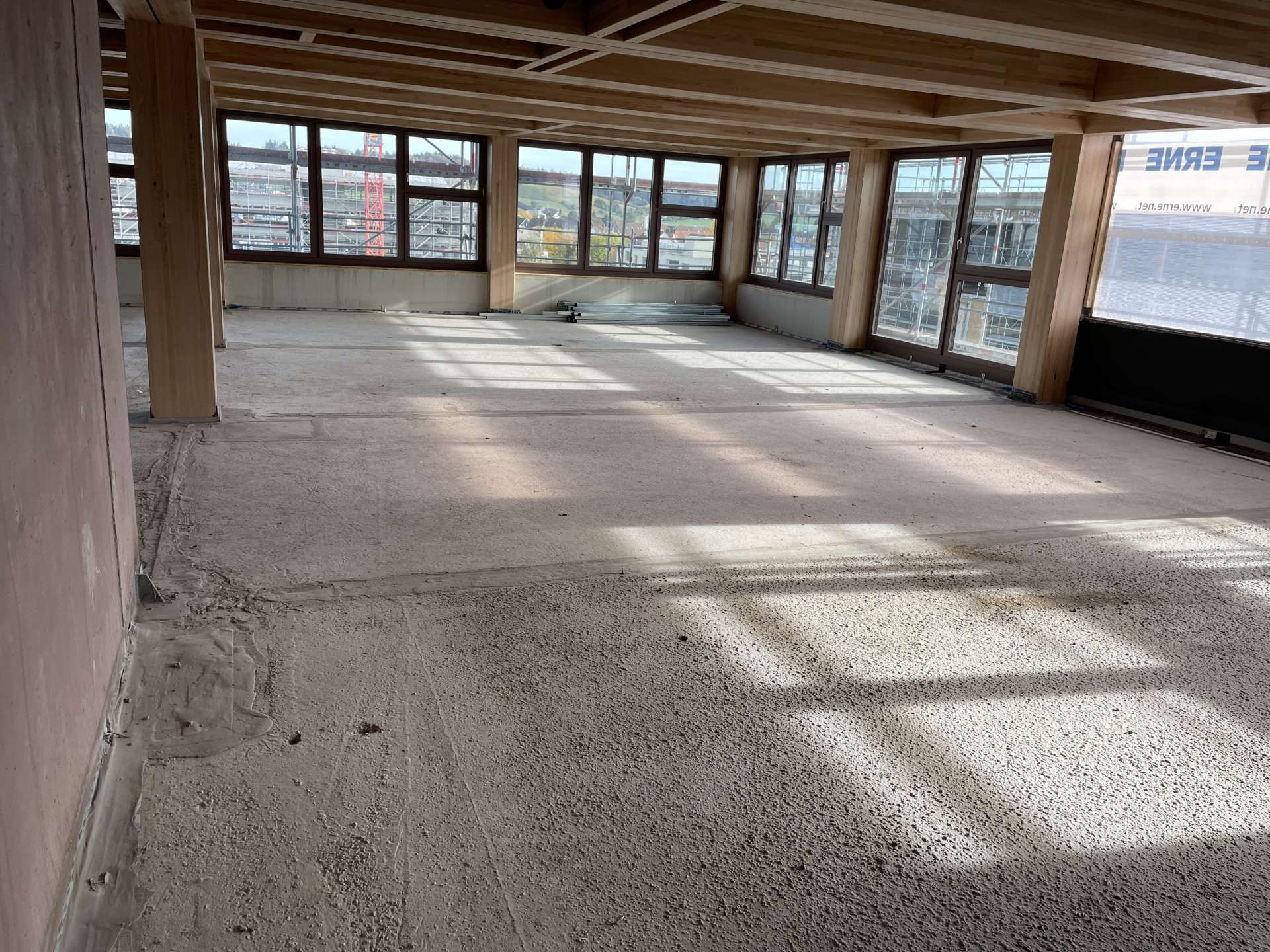

Les planchers en bois-béton sont produits dans l'usine de préfabrication d'ERNE SA Holzbau, y compris le sur-béton, puis livrés sur le chantier et installés.

Géométrie des planchers HBV

• Largeur des éléments 3.45 m
• Longueurs des éléments 7.78 m
• Hauteurs des éléments 0.42 m
• Poids de l'élément 10 t

RUWA fournit des treillis spéciaux pour les planchers HBV. La planification des treillis a été réalisée par le bureau technique d'ERNE AG Holzbau, puis la faisabilité a été vérifiée par RUWA et optimisée en fonction des spécifications des machines à souder les treillis. Tous les treillis sont produits en acier à béton de qualité B500A.

Planchers en bois-béton (HBV)
Les planchers HBV sont des éléments de construction hybrides. Ils se composent d'éléments porteurs en bois, d'une dalle en béton armé placée au-dessus et d'éléments de poussée qui assurent une liaison résistante au cisaillement entre le béton et la structure en bois. De bonnes propriétés statiques et physiques constituent une combinaison intéressante pour les plafonds HBV, avec une utilisation optimale des propriétés des deux matériaux. L'efficacité de la liaison entre l'élément en bois soumis à une traction par flexion et la dalle en béton armé soumise à une compression détermine la rigidité en flexion de la section transversale. L'assemblage correct peut augmenter la rigidité et la capacité portante en conséquence et constitue la base de ce système dedalle performant.

Treillis spéciaux RUWA
Trois types de treillis de base ont été définis pour la réalisation des dalles HBV. Ils présentent une armature de base avec des diamètres et un pas uniformes. En cas d'évidements à l'intérieur du treillis, de renforcements dans la zone de l'évidement ainsi qu'au niveau des inserts, les pas et les diamètres varient. L'armature sert aussi en grande partie "d'armature de transport" des éléments de dalle.

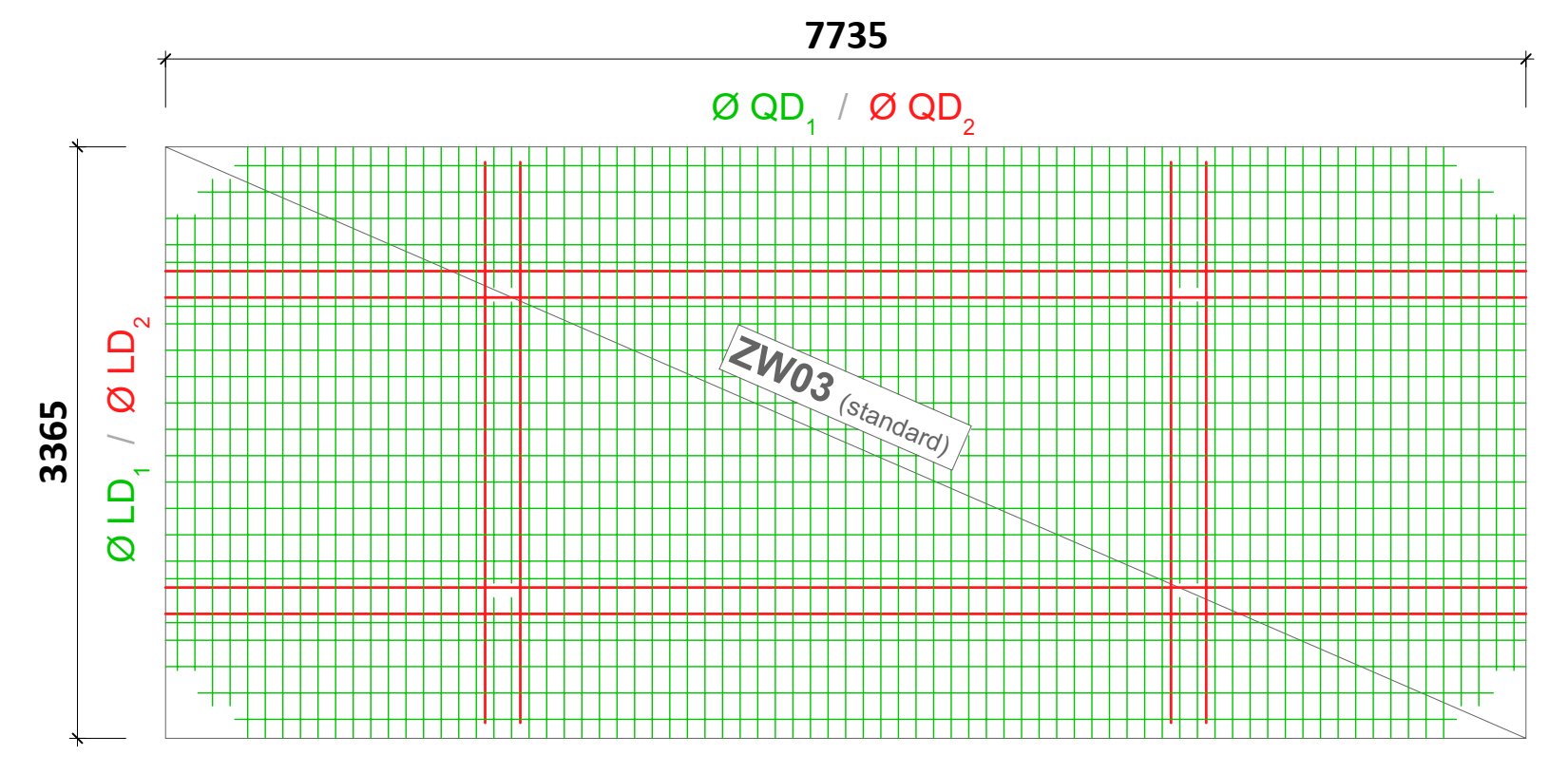

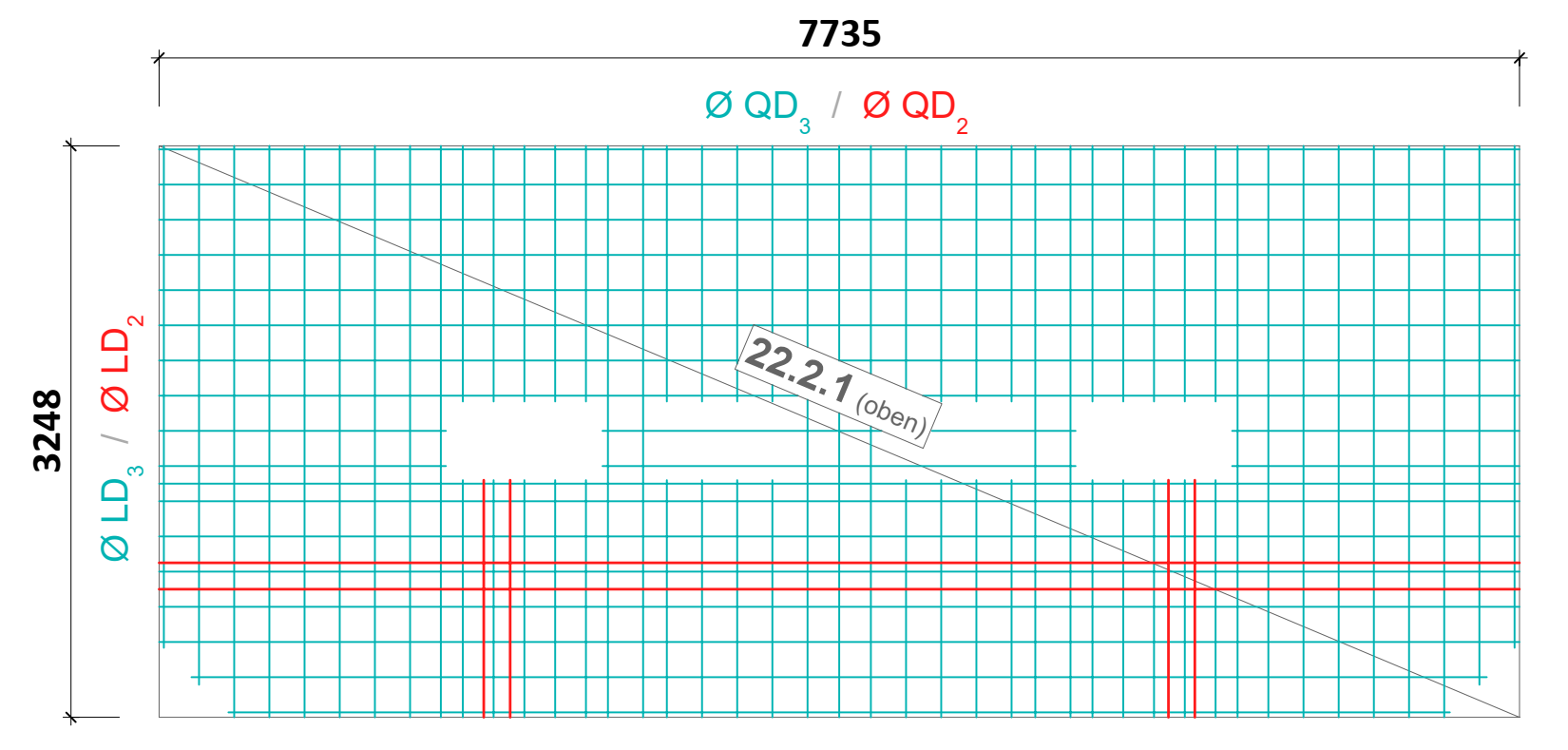

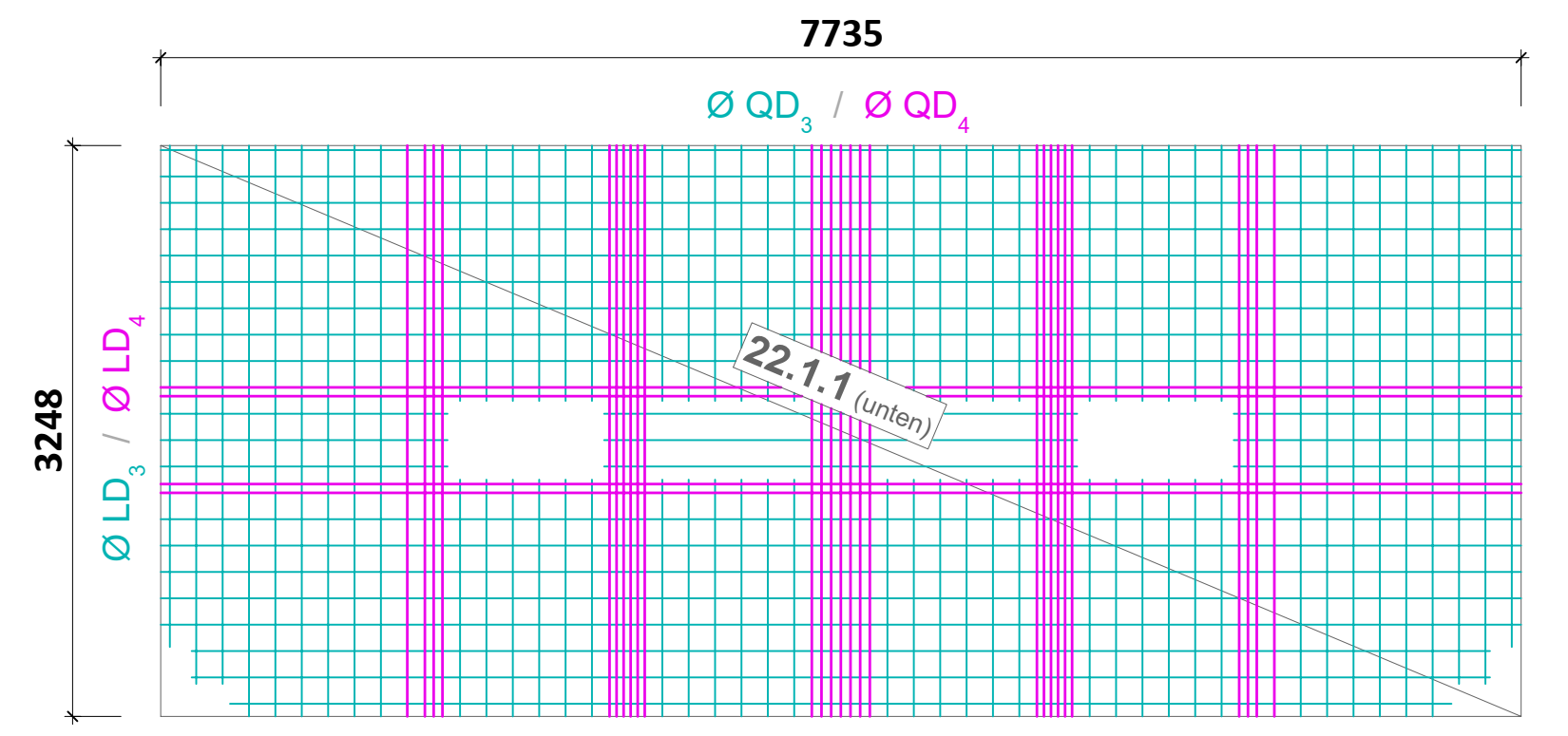

Trois exemples de treillis sont présentés ci-dessous:

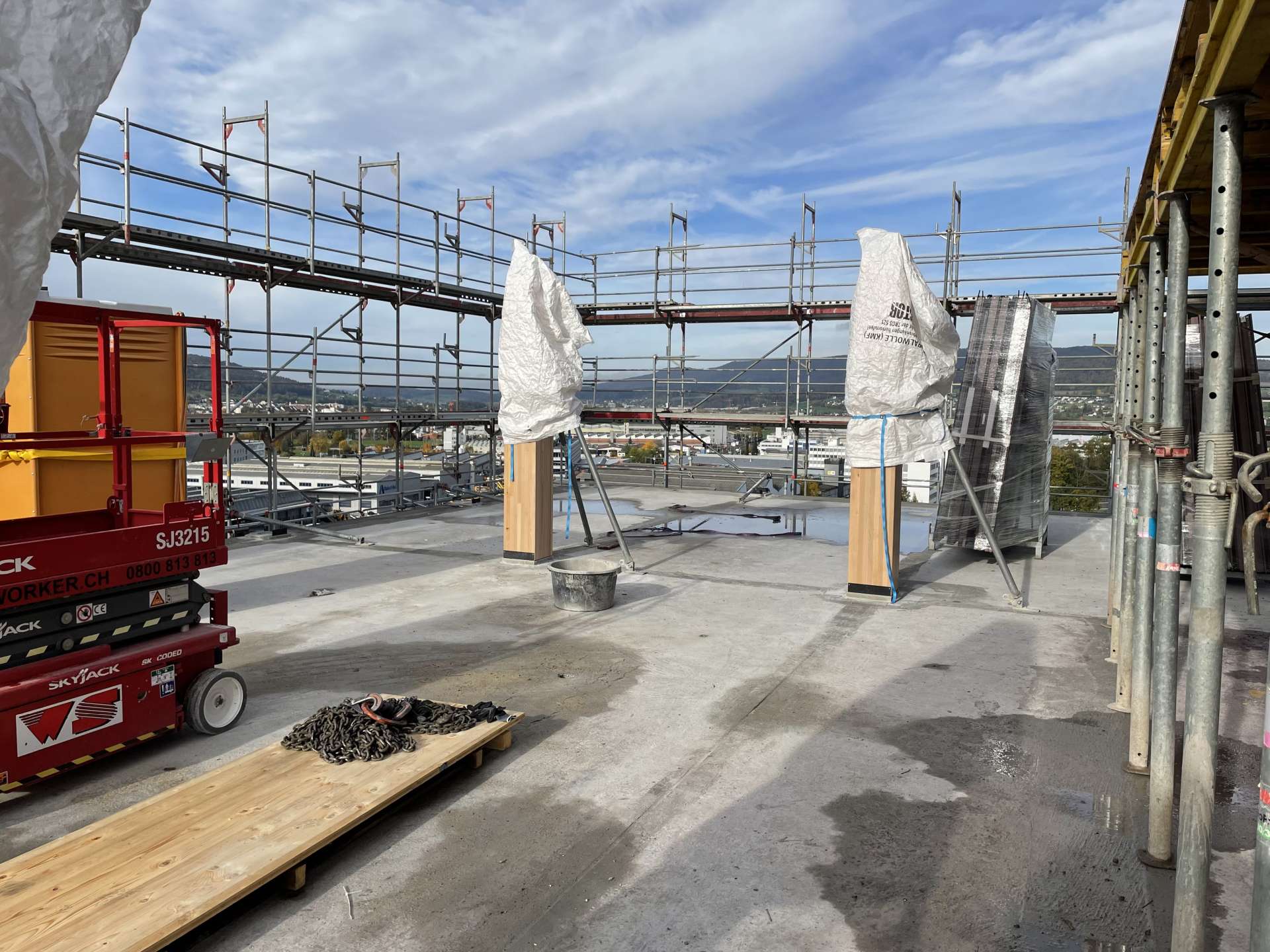

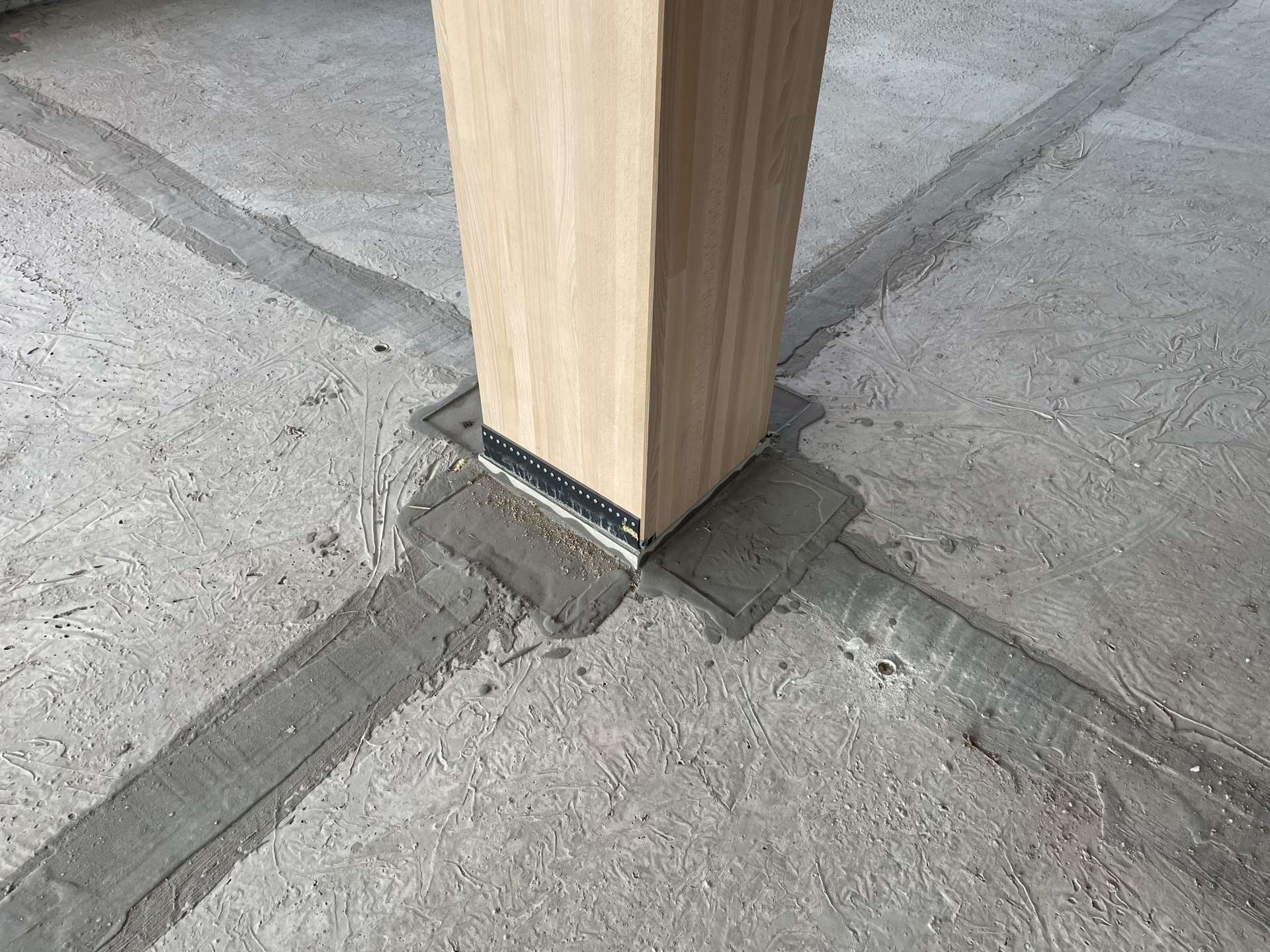

Montage sur site

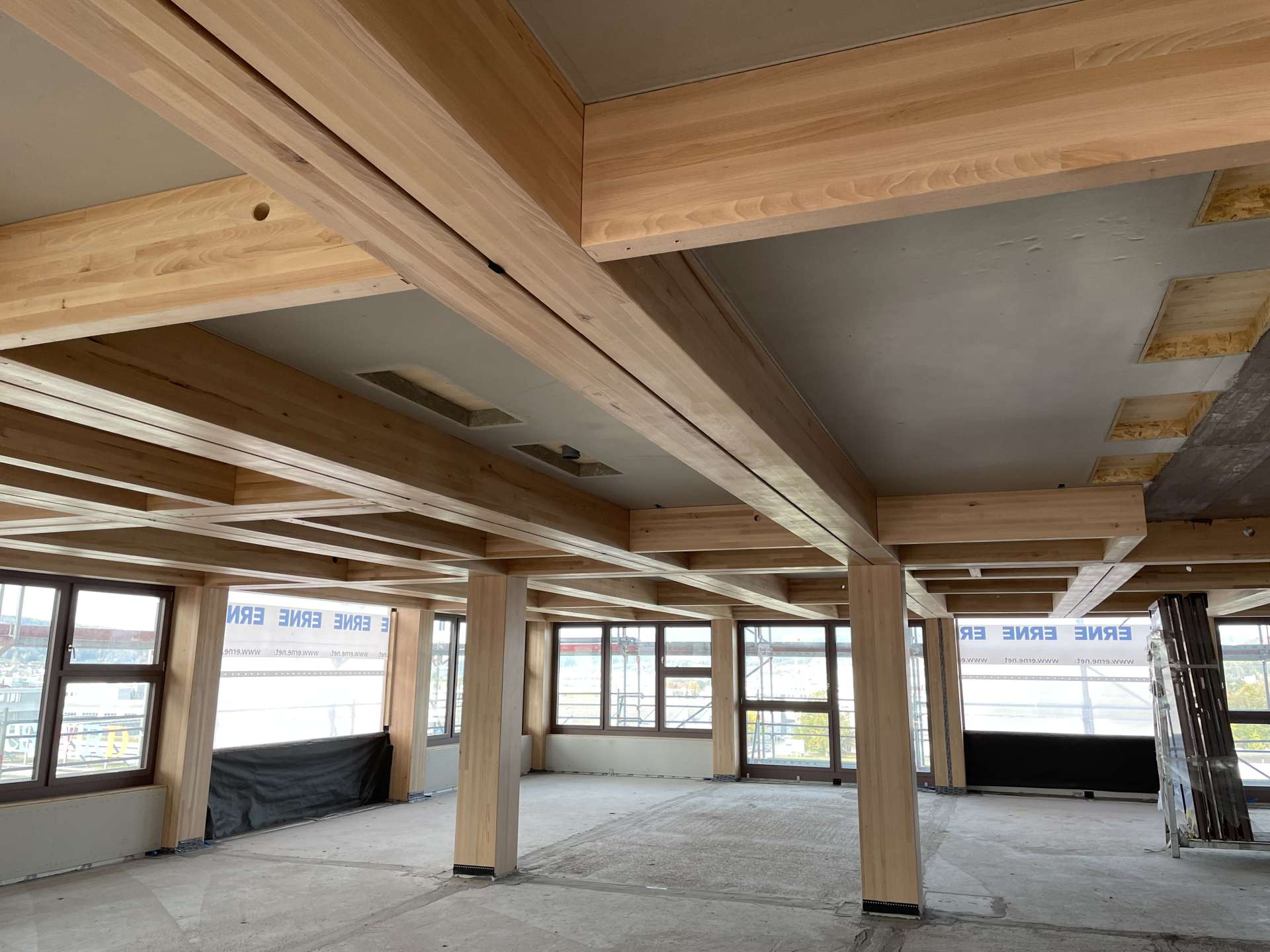

Les plafonds HBV livrés sont montés par le client à l'aide d'une grue:

Livraison des treillis spéciaux
Les quelque 520 treillis spéciaux d'un poids allant jusqu'à 220 kg et d'une largeur supérieure à 3.00 m ont été enlevés par ERNE AG Holzbau à Sumiswald par véhicule de transport spécial, en trois lots d'environ 22 tonnes chacun.

La collaboration entre le constructeur de bois et la société RUWA-Drahtschweisswerk AG a permis de trouver une solution optimale!

Participants au projet

Nous nous tenons à votre entière disposition pour toute demande d'offre, conseil, dimensionnement ou question technique concernant nos treillis spéciaux RUWA.
